Présentation

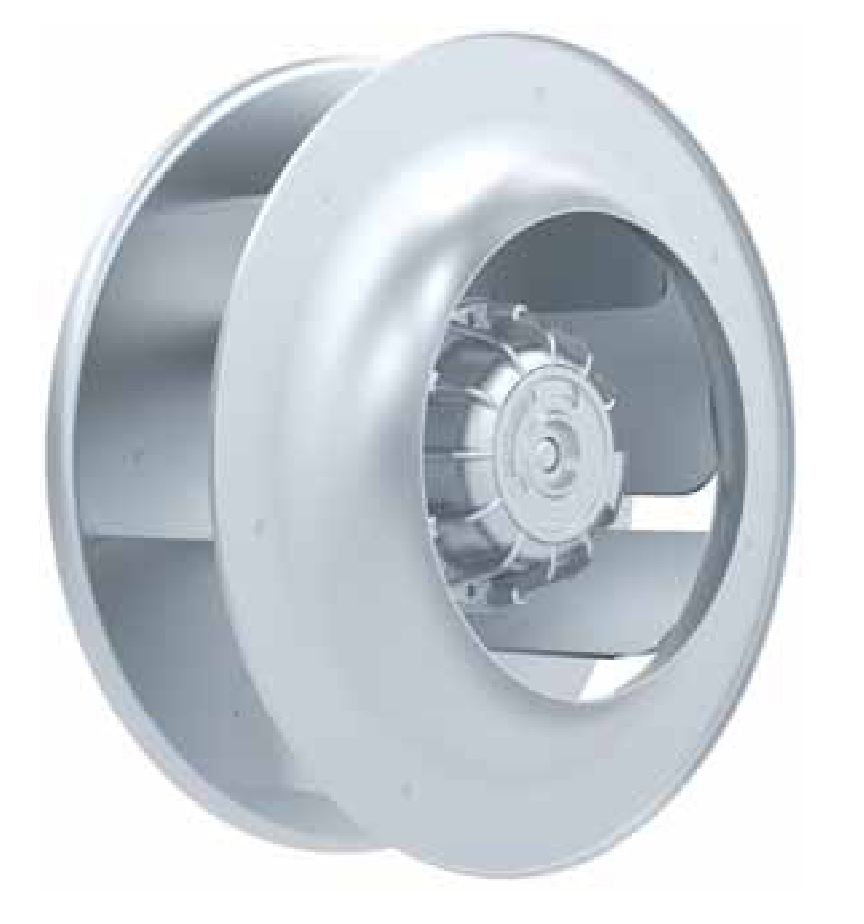

• Le ventilateur Ziehl-Abegg RH40C-4D est conçu pour la ventilation et l'extraction d'air en courant triphasé dans les installations industrielles et tertiaires
• Équipé d'une roue libre en aluminium non peint, il offre un débit d'air performant avec un fonctionnement fiable en continu
• Ce modèle fonctionne avec une technologie de moteur à courant alternatif à 4 pôles permettant une large plage de tensions d'alimentation
• Sa conception compacte avec moteur protégé IP54 facilite son intégration dans des gaines ou des caissons de ventilation existants
• Le système est adapté aux ambiances exigeantes grâce à une classe thermique élevée et à une large plage de températures de fonctionnement
Applications
• Ventilation générale d'extraction et d'insufflation dans les bâtiments tertiaires et industriels
• Refroidissement d'équipements et de locaux techniques nécessitant un débit d'air maîtrisé
• Intégration dans des centrales de traitement d'air ou des caissons de ventilation comme roue libre motorisée
Avantages
• Plage de tension étendue 3-230/400 V et 3-265/460 V permettant une grande flexibilité d'alimentation
• Fonctionnement possible en continu en service S1 avec démarrages occasionnels même à basse température jusqu'à -40 °C
• Protection du moteur par contact thermique et indice de protection IP54 assurant une bonne fiabilité en environnement contraignant
Conception
• Roue libre motorisée avec hélice en aluminium non peint optimisée pour un rendement aéraulique élevé
• Moteur en aluminium avec une couche de peinture couleur gris galet RAL 7032 pour une bonne tenue mécanique
• Raccordement électrique par câble d'alimentation latéral de 105 cm pour une installation simplifiée
Caractéristiques techniques
• Technologie moteur : courant alternatif triphasé 4 pôles
• Tension assignée : 3-230/400 V et 3-265/460 V
• Fréquence assignée : 50 Hz et 60 Hz
• Puissance absorbée à 50 Hz : 520 W
• Puissance absorbée à 60 Hz : 820 W
• Courant assigné à 230/400 V : 2.20/1.30 A
• Courant assigné à 265/460 V : 2.50/1.45 A
• Vitesse nominale à 50 Hz : 1420 min-1
• Vitesse nominale à 60 Hz : 1670 min-1
• Courant de démarrage à 230/400 V : 11.00/6.50 A
• Courant de démarrage à 265/460 V : 12.00/7.00 A
• Classe thermique : THCL155
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 60 °C
• Indice de protection : IP54
• Poids : 9.00 kg
• Niveau de puissance acoustique aspiration maximal : 81 dB(A)
