Présentation

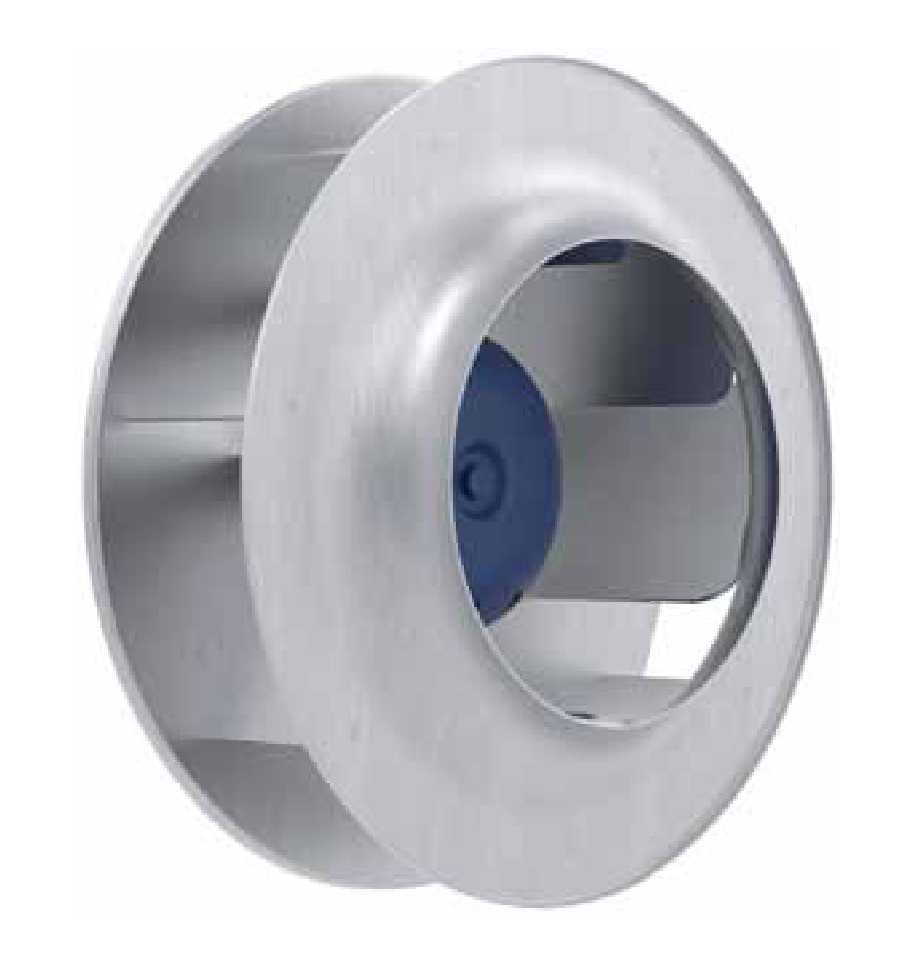

• Le ventilateur centrifuge à roue libre Ziehl-Abegg RH35C-ZID.DC.1R est conçu pour la ventilation d'air dans des installations de traitement d'air et des systèmes de désenfumage légers
• Équipé d'un moteur à technologie électronique commutée à haut rendement, il assure une régulation précise de la vitesse et une consommation optimisée
• Ce modèle fonctionne sur alimentation triphasée de 380 à 480 V avec fréquence de 50 ou 60 Hz pour une intégration simple dans les réseaux électriques industriels
• Sa conception à roue libre en aluminium non revêtu permet un débit d'air performant avec un niveau acoustique maîtrisé
• Le système intègre un contrôleur électronique et une gestion active de la température pour garantir une protection optimale du moteur
Applications
• Ventilation d'extraction et d'insufflation dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les bâtiments commerciaux, entrepôts logistiques et locaux techniques
• Intégration dans des groupes de ventilation compacts pour armoires et locaux électriques
• Refroidissement d'équipements industriels nécessitant un flux d'air contrôlé
• Ventilation d'installations de réfrigération avec fonctionnement à basse température ambiante
Avantages
• Rendement élevé grâce à la technologie de moteur électronique commuté limitant la consommation électrique
• Large plage d'utilisation avec tension triphasée de 380 à 480 V et fréquence de 50 ou 60 Hz
• Protection intégrée du moteur avec gestion active de la température pour une durée de vie prolongée
• Fonctionnement possible en continu dans une plage de températures ambiantes de -35 °C à 50 °C selon conditions
• Indice de protection IP54 assurant une bonne résistance à la poussière et aux projections d'eau
Conception
• Roue libre en aluminium non revêtu optimisée pour un flux d'air efficace
• Contrôleur électronique intégré directement sur le moteur pour la commande et la protection
• Equilibrage dynamique de qualité G 6.3 limitant les vibrations et le bruit en fonctionnement
• Boîtier moteur avec indice de protection IP54 pour une utilisation en environnement industriel
• Construction prévue pour montage en position horizontale ou verticale H/Vu/Vo
Caractéristiques techniques
• Puissance absorbée nominale : 2.50 kW
• Tension d'alimentation : 3 x 380-480 V
• Fréquence d'alimentation : 50-60 Hz
• Courant nominal : 3.20-4.00 A
• Vitesse nominale : 3000 min-1
• Classe thermique : THCL155
• Nombre de vitesses de réglage caractéristique : 5 niveaux
• Poids : 10.00 kg
• Température ambiante minimale en service : -35 °C
• Température ambiante maximale selon point de fonctionnement : 50-60 °C
• Puissance d'entrée au point ② : 2500 W
• Puissance d'entrée minimale relevée : 200 W
• Niveau de puissance acoustique d'aspiration maximum : 92 dB(A)
• Indice de protection électrique : IP54
• Article : 171866
