Présentation

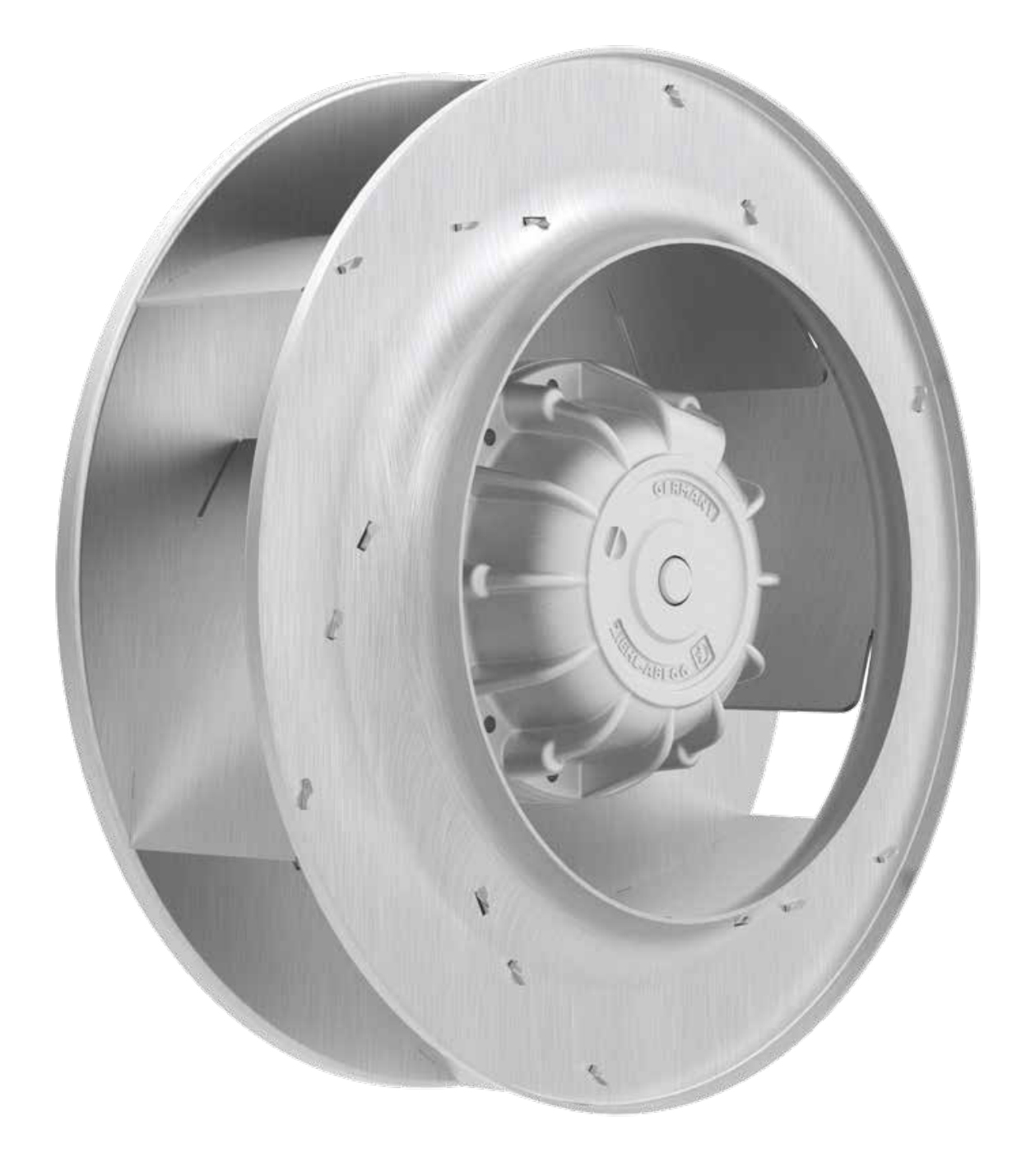

• Le ventilateur centrifuge Ziehl-Abegg M est conçu pour la ventilation d'air dans des installations industrielles et tertiaires exigeantes
• Équipé d'une roue en alliage d'aluminium haute performance, il s'adapte aux applications à fortes contraintes mécaniques et thermiques
• Ce modèle couvre une large plage de débits d'air et de pressions statiques pour des systèmes de ventilation variés
• Sa conception permet une utilisation en roue libre ou intégrée dans une volute pour optimiser la pression disponible
• Le système peut être fourni avec des certifications spécifiques pour les zones à risque d'explosion
Applications
• Ventilation d'air dans les installations de climatisation et de réfrigération industrielle
• Extraction et soufflage d'air dans les équipements de séchage de process
• Refroidissement d'armoires électriques et de convertisseurs de fréquence
• Ventilation dans la technologie ferroviaire et les véhicules spéciaux
• Refroidissement d'unités de production d'énergie solaire, bioénergie et piles à combustible
Avantages
• Adaptation universelle à de nombreuses configurations de ventilation industrielle
• Régulation possible à 100% de la vitesse de rotation pour ajuster précisément le débit d'air
• Roue en matériau composite haute performance assurant robustesse mécanique et longévité
• Possibilité de certifications ATEX et IECEx pour les atmosphères potentiellement explosives
• Compatibilité avec des moteurs à rotor externe en technologie asynchrone ou électronique sur demande
Conception
• Roue centrifuge optimisée pour obtenir de fortes pressions statiques avec moteurs 2 pôles
• Roue utilisable en exécution roue libre ou montée dans une volute spirale
• Plage de diamètres de 225 mm à 630 mm couvrant de multiples tailles d'installation
• Conception permettant le fonctionnement avec des températures de fluide négatives et positives
• Association possible avec des moteurs à rotor externe en technologie asynchrone ou électronique haut rendement
Caractéristiques techniques
• Débit d'air max : 14500 m3/h
• Augmentation de pression max : 1750 Pa
• Température de fluide admissible : -35°C
• Température de fluide admissible max : 80°C
• Diamètre roue min : 225 mm
• Diamètre roue max : 630 mm
• Plage de puissance moteur : 0.19 kW
• Puissance moteur max : 3.3 kW
• Nombre de pôles moteur : 2 pôles
• Tension d'alimentation typique : 230 V
• Tension d'alimentation max : 400 V
• Fréquence d'alimentation : 50 Hz
• Niveau de régulation de vitesse : 100 %
