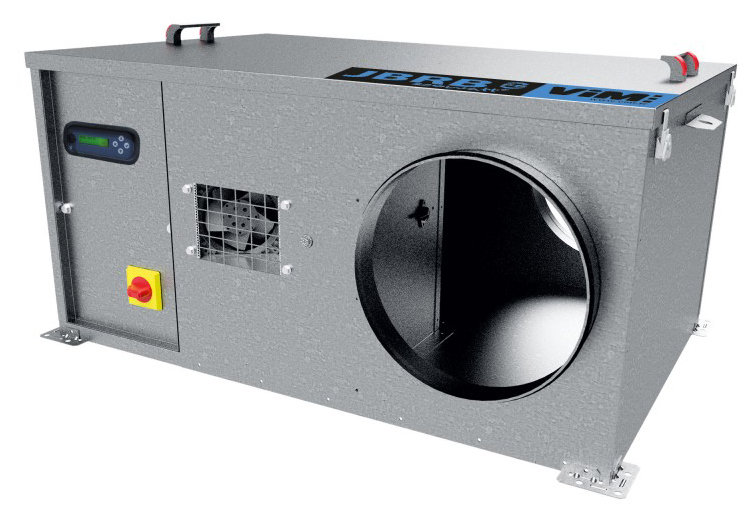

Caisson d’extraction C4 régulé à entrainement direct
Vim JBRB ECOWATT PM

Présentation
• Le caisson d’extraction Vim JBRB ECOWATT PM est un système de ventilation régulé à pression montante conçu pour l’extraction d’air en habitat collectif et bâtiments tertiaires
• Équipé d’un moteur ECM à haut rendement hors du flux d’air, il offre une consommation énergétique optimisée tout en maintenant un débit et une pression stables dans le réseau
• Ce modèle dispose d’une enveloppe en acier allié ZM310 adaptée aux environnements à corrosivité C4 et C5, garantissant une bonne tenue mécanique et une excellente étanchéité du caisson
• Sa conception à roue à réaction haute performance produit assure un comportement aéraulique fiable avec un contrôle précis du débit et de la pression dans les installations de VMC
• Les composants sont prévus pour une maintenance facilitée, avec accès rapide par couvercle démontable sans outil et multiples configurations d’installation en ligne, modulable ou double aspiration

Applications
• Extraction d’air en VMC collective pour habitat résidentiel et immeubles tertiaires
• Installation en intérieur ou en extérieur avec rejet horizontal ou vertical selon configuration
• Ventilation mécanique contrôlée en habitat collectif avec fonctionnement en pression inversée courbe montante
• Extraction d’air dans des environnements soumis à des exigences C4 avec fonctionnement agréé 400 C 1/2 h
• Renouvellement d’air hygroréglable en association avec des réseaux de ventilation centralisés

Avantages
• Réduction de consommation énergétique grâce au moteur ECM à haut rendement et à la régulation intégrée
• Maintenance simplifiée avec couvercle démontable sans outil et accès direct à la turbine et au moteur
• Construction robuste en tôle d’acier allié ZM310 pour une résistance accrue en environnements C4 et C5
• Fiabilité accrue grâce à la roue à réaction haute performance et aux joints d’étanchéité de classe élevée
• Compatibilité étendue via les versions communicantes Modbus ou SIGFOX pour la supervision et le contrôle à distance

Conception
• Caisson en tôle d’acier allié Zn-Al-Mg ZM310 avec pattes ou omégas de fixation intégrés
• Turbine à réaction en acier galvanisé Z275 montée en entraînement direct sur le moteur
• Piquages de raccordement avec joints d’étanchéité de classe D pour une bonne tenue des fuites
• Isolation acoustique optionnelle par laine de verre 25 mm dans panneaux double peau pour versions isolées
• Coffret de régulation RMEC IP55 monté et câblé d’usine avec afficheur LCD rétro-éclairé et communication Modbus RTU

Caractéristiques techniques
• Puissance : 0,1-1,7 kW selon taille et alimentation monophasée ou triphasée
• Protection : IP44 classe B pour tailles 04-22, IP54 classe F pour tailles 30-92
• Température max : 400 C pendant 30 minutes en fonctionnement agréé catégorie C4
• Étanchéité : piquages avec joints d’étanchéité de classe D et manchettes souples compatibles A2-s1 d0
• Matériaux : enveloppe en acier allié ZM310, turbine en acier galvanisé Z275, isolation laine de verre 25 mm sur versions IS
• Alimentation électrique : 230 V monophasé 50 Hz ou 400 V triphasé 50 Hz selon modèles
• Régulation : coffret RMEC pour fonctionnement en pression inversée courbe montante avec paramétrage débit et pression mini-maxi
• Communication : version JBRB ECOWATT PM communicante Modbus, version JBRB ECOWATT PM SIGFOX communicante SIGFOX
• Installation : multiples configurations L en ligne, M modulable, D double aspiration avec rejet horizontal ou vertical
• Débit max : 9200 m3/h sur les plus grandes tailles de la gamme
