Présentation

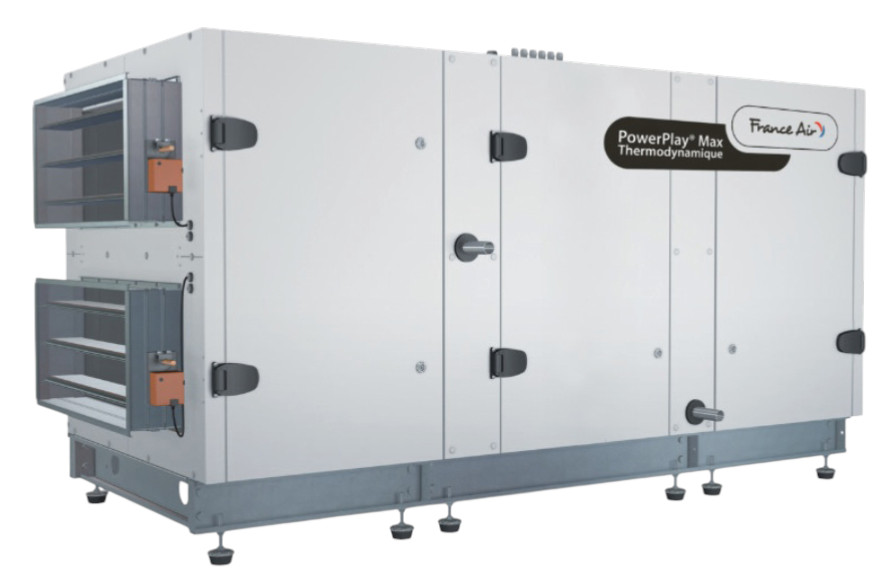

• La centrale de traitement d'air France Air Powerplay Max Thermo EL est conçue pour le renouvellement d'air hygiénique avec récupération d'énergie dans les bâtiments tertiaires
• Elle intègre un échangeur rotatif à sorption et une pompe à chaleur réversible pour assurer le chauffage et le rafraîchissement de l'air soufflé
• Ce modèle monobloc combine centrale de traitement d'air et pompe à chaleur avec une régulation Oxéo Max intégrée et préprogrammée en usine
• Sa conception compacte à panneaux double peau de 45 mm permet une installation intérieure ou extérieure avec une faible empreinte au sol
• Le système assure une haute efficacité énergétique grâce à une récupération thermique jusqu'à 82,4 % et à des moteurs de ventilateurs basse consommation de type ECM
Applications
• Ventilation double flux avec récupération d'énergie dans les bureaux et immeubles tertiaires de 1 000 à 25 000 m3/h
• Renouvellement d'air hygiénique avec gestion de la qualité d'air dans les hôtels et résidences services
• Traitement d'air avec fonctions de chauffage et de rafraîchissement pour EHPAD et maisons de retraite médicalisées
• Introduction et extraction d'air avec filtration double étage pour bâtiments neufs à haute performance énergétique
• Rénovation d'installations de traitement d'air existantes avec intégration d'une pompe à chaleur réversible
Avantages
• Solution packagée combinant centrale de traitement d'air et pompe à chaleur avec un seul point de raccordement électrique sur les tailles T10 à T50
• Réduction du coût global d'installation grâce à une mise en œuvre rapide et simplifiée en plusieurs éléments préassemblés
• Économie de fonctionnement importante par valorisation des calories et des frigories récupérées sur l'air extrait et réduction de la consommation de la pompe à chaleur
• Confort intérieur renforcé par une double filtration jusqu'à la classe ISO ePM1 85 % et une régulation avancée Oxéo Max
• Maintenance réduite grâce à l'échangeur rotatif à haute efficacité, aux filtres facilement remplaçables et aux accès par portes verrouillables
Conception
• Construction autoportante pour les tailles 10 à 70 et châssis en tôle pour les tailles 80 et 90 avec pieds réglables intégrés à la structure
• Caisson en panneaux d'acier zingué plasto-filmé double peau avec isolation thermo-acoustique en laine de roche de 45 mm, finition prélaquée RAL 7035 et classe de résistance à la corrosion C3
• Ventilateurs rotatifs libres à entraînement direct équipés de moteurs ECM IE4 à haut rendement, montés sur chaises avec silentblocs et bornier de raccordement unique
• Échangeur rotatif à sorption de marque Amalva avec joints à brosse périphériques et entraînement par moteur avec courroie pour une efficacité jusqu'à 85 %
• Sections de filtration modulaires avec préfiltres ISO grossier 65 % et filtres définitifs de classes G4 à F9 pour l'air neuf et l'air repris, contrôlés par transducteur de pression
Caractéristiques techniques
• Plage de débit : 1000 à 25000 m3/h
• Débit à 2,5 m/s taille 10 : 2500 m3/h
• Débit à 2,5 m/s taille 50 : 9000 m3/h
• Débit à 2,5 m/s taille 90 : 22000 m3/h
• Épaisseur isolation panneaux : 45 mm
• Efficacité thermique échangeur : 82,4 %
• Puissance chaude totale taille 50 : 122,9 kW
• Puissance froide totale taille 50 : 59,3 kW
• Puissance récupérée par l'échangeur taille 50 : 98,5 kW
• Puissance chaude fournie par la pompe à chaleur taille 50 : 24,4 kW
• Puissance froide fournie par la pompe à chaleur taille 50 : 25,5 kW
• Puissance consommée par le compresseur taille 50 en hiver : 5,7 kW
• Puissance consommée par le compresseur taille 50 en été : 5,21 kW
• Coefficient de performance COP taille 50 : 4,31
• Efficacité énergétique EER taille 50 : 4,93
• Pression de service batteries eau chaude : 21 bars
• Température max eau batterie chaude : 130 °C
• Température max air avec batterie électrique : 40 °C
• Température extérieure de calcul hiver : -7 °C
• Température extérieure de calcul été : 32 °C
• Température de soufflage en chauffage : 23 °C
• Température de soufflage en rafraîchissement : 18 °C
• Plage de fonctionnement pompe à chaleur : -20 à 35 °C
• Épaisseur filtres G4 : 200 mm
• Épaisseur filtres M5 : 300 mm
• Épaisseur filtres F7 et F9 : 500 mm
