Présentation

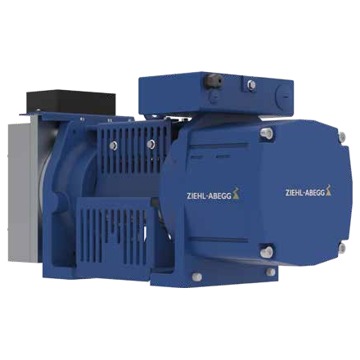

• La machine d'ascenseur Ziehl-Abegg ZAtopx BD132 est conçue pour l'entraînement gearless des ascenseurs avec courroies plates comme moyens de suspension
• Elle est équipée d'un moteur à aimants permanents NdFeB à haut rendement pour une exploitation énergétique optimisée
• Ce modèle offre une largeur structurelle inférieure ou égale à 205 mm afin de s'intégrer dans des gaines d'ascenseur très étroites
• Sa conception assure des émissions sonores inférieures à 50 dB(A) pour un fonctionnement silencieux dans les bâtiments résidentiels et tertiaires
• Le système intègre un frein certifié avec circuits de freinage séparés pour garantir une sécurité maximale des passagers
Applications
• Entraînement d'ascenseurs de passagers avec courroies plates dans les bâtiments résidentiels
• Modernisation d'ascenseurs existants en remplacement de machines avec réducteur
• Installation de nouveaux ascenseurs gearless dans les bâtiments tertiaires et hôtels
• Applications d'ascenseurs à gaine étroite nécessitant une machine compacte
• Ascenseurs avec dispositifs de protection contre le mouvement non intentionnel de la cabine
Avantages
• Faible niveau sonore inférieur à 50 dB(A) pour un confort acoustique élevé
• Largeur structurelle réduite inférieure ou égale à 205 mm adaptée aux gaines d'ascenseur limitées
• Sécurité renforcée grâce au frein certifié conforme à la directive ascenseurs 2014/33/UE
• Possibilité d'utilisation comme élément de protection contre la survitesse en montée de la cabine
• Motorisation à aimants permanents assurant un rendement élevé et une consommation d'énergie réduite
Conception
• Moteur gearless à aimants permanents NdFeB avec isolation classe F et surveillance de température
• Système de freinage avec circuits de frein indépendants et option de déverrouillage manuel mécanique
• Capteur absolu de position de type EnDat en standard avec options BiSS-C, SSI, SinCos ou TTL
• Surveillance de température par thermistance PTC en standard avec option sonde PT100
• Refroidissement par surface en standard avec possibilité de ventilation forcée selon les besoins
Caractéristiques techniques
• Couple nominal BD132.21A-14/3 : 105 Nm
• Charge d'essieu max BD132.21A-14/3 : 2500 kg
• Vitesse nominale BD132.21A-14/3 : 384-612 tr/min
• Puissance nominale BD132.21A-14/3 : 4.2-6.7 kW
• Vitesse poulie de traction BD132.21A-14/3 D1 : 100 tr/min
• Poids BD132.21A-14/3 : 106 kg
• Couple nominal BD132.35A-14/3 : 175 Nm
• Puissance nominale BD132.35A-14/3 : 7.0-11.2 kW
• Poids BD132.35A-14/3 : 123 kg
• Vitesse poulie de traction BD132.35A-14/5 D1 : 285 tr/min
• Poids BD132.35A-14/5 : 133 kg
• Charge utile exemple configuration : 675-1050 kg
• Vitesse cabine exemple configuration : 1.00-1.60 m/s
• Diamètre poulie de traction exemple configuration : 100 mm
• Nombre de courroies exemple configuration : 3-5 unités
