Présentation

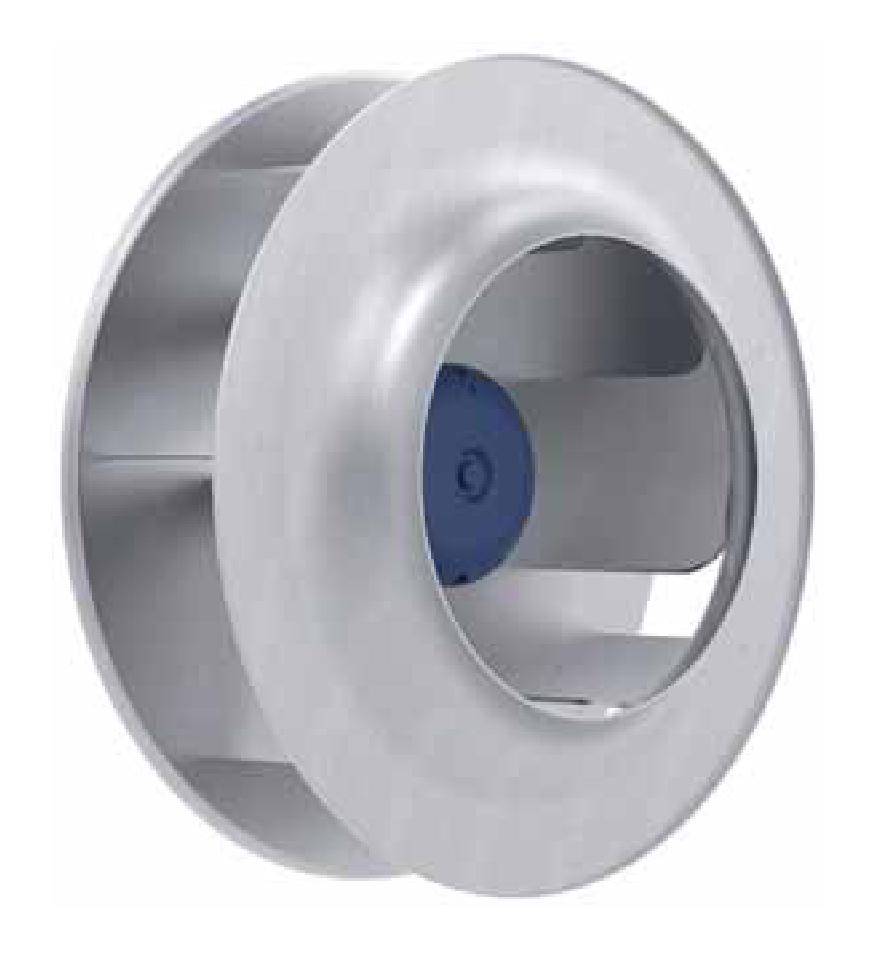

• Le ventilateur Ziehl-Abegg RH63C-ZIK.GL.1R est conçu pour la ventilation d'air dans des installations de traitement d'air et de désenfumage industriel
• Équipé d'un moteur à commutation électronique à haut rendement, il assure une régulation fine de la vitesse de rotation et une faible consommation énergétique
• Ce modèle fonctionne sur alimentation triphasée 380-480 V avec une fréquence de 50 à 60 Hz pour une intégration facile dans les installations existantes
• Sa conception en roue libre avec roue en aluminium et contrôleur intégré garantit un fonctionnement fiable et une maintenance réduite
• Le système est adapté à des températures d'air ambiant allant de -35 °C à 60 °C selon le point de fonctionnement
Applications
• Ventilation d'extraction et d'insufflation d'air dans les centrales de traitement d'air tertiaires et industrielles
• Refroidissement d'équipements et de locaux techniques nécessitant un débit d'air important et une régulation de vitesse précise
• Ventilation de process dans l'industrie où des températures d'air négatives jusqu'à -35 °C sont rencontrées
Avantages
• Rendement élevé grâce à la technologie de moteur à commutation électronique limitant les pertes énergétiques
• Plage de températures d'air ambiant étendue permettant une utilisation en ambiance froide jusqu'à -35 °C avec conditions spécifiques
• Protection élevée avec indice de protection IP54 pour une meilleure tenue à la poussière et aux projections d'eau
• Gestion thermique active intégrée au moteur assurant une protection fiable contre les surcharges et surchauffes
Conception
• Roue libre centrifuge en aluminium non revêtue optimisée pour un fonctionnement aéraulique performant
• Équilibrage dynamique de la roue selon la classe de qualité G 6.3 pour limiter les vibrations
• Contrôleur électronique intégré au moteur pour la commande et la surveillance de la vitesse
• Conformité à la norme DIN EN 60034-1:2011-02 pour un fonctionnement en service continu S1
Caractéristiques techniques
• Tension nominale : 3-380-480 V
• Fréquence nominale : 50-60 Hz
• Puissance d'entrée nominale : 3.70 kW
• Courant nominal : 4.70-5.90 A
• Vitesse nominale : 1320 min-1
• Classe thermique : THCL155
• Température ambiante minimale permise : -35 °C
• Température ambiante maximale permise : 60 °C
• Indice de protection : IP54
• Puissance d'entrée à point ② : 3700 W
• Courant à point ② : 5.60 A
• Niveau de puissance acoustique en aspiration à point ② : 82 dB(A)
• Poids : 33.00 kg
• Vitesse de rotation palier I : 1330 min-1
• Vitesse de rotation palier V : 700 min-1
