Présentation

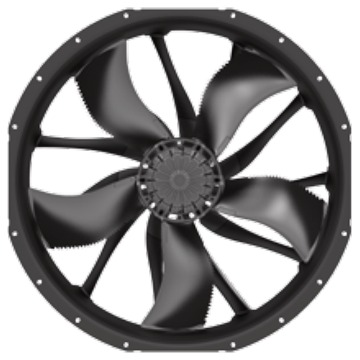

• Le ventilateur Ziehl-Abegg ZN100-MD est conçu pour le refroidissement d'huile de transformateurs de puissance
• Équipé de la technologie de roue FE2owlet avec diffuseur ZAplus, il assure un débit d'air élevé avec une efficacité énergétique optimisée
• Ce modèle fonctionne sur courant triphasé alternatif avec une tension assignée jusqu'à 460 V et une fréquence de 50 Hz ou 60 Hz
• Sa conception permet un fonctionnement continu dans des ambiances exigeantes avec une température de l'air jusqu'à 70 °C
• Le système intègre un boîtier de connexion et une protection moteur par contact thermique pour une exploitation sécurisée
Applications
• Refroidissement d'huile de transformateurs de puissance dans les postes électriques
• Ventilation de systèmes de transformateurs immergés dans l'huile en environnement industriel
• Renforcement du refroidissement d'équipements électriques de forte puissance nécessitant un débit d'air important
Avantages
• Rendement énergétique élevé grâce à la combinaison de la roue FE2owlet et du diffuseur ZAplus
• Plage de tension et de fréquence étendue permettant une adaptation aux réseaux 400 V et 460 V en 50 Hz ou 60 Hz
• Fonctionnement fiable en continu avec une classe thermique 155 adaptée aux températures élevées
• Niveau de protection IP54 assurant une bonne résistance aux poussières et aux projections d'eau
• Conformité aux exigences ErP 2015 et marquage CE pour une intégration facilitée dans les installations
Conception
• Roue à 5 pales en aluminium avec peinture bicouche RAL 9005 noir intense
• Rotor en aluminium avec revêtement bicouche RAL 9005 pour une protection anticorrosion
• Boîtier de raccordement électrique intégré pour connexion sur bornier
• Ensemble mesuré et optimisé avec diffuseur ZAplus et grille de protection côté aspiration
• Possibilité de montage du module ZAplus des deux côtés pour adapter le sens de l'écoulement d'air
Caractéristiques techniques
• Diamètre nominal : 1000 mm
• Tension assignée : 3-400 V triangle/étoile et 3-460 V triangle/étoile
• Fréquence assignée : 50 Hz et 60 Hz
• Puissance absorbée assignée : 880 W à 1400 W
• Courant assigné : 0.96 A à 2.60 A
• Vitesse de rotation assignée : 400 min-1 à 640 min-1
• Vitesse de rotation à 0 Pa : 500 min-1 à 670 min-1
• Puissance absorbée à 0 Pa : 460 W à 980 W
• Débit d'air à 0 Pa : 5.8 m3/s à 7.8 m3/s
• Courant de démarrage : 1.9 A à 8.0 A
• Classe thermique : THCL155
• Température ambiante minimum : -40 °C
• Température ambiante maximum : 70 °C
• Indice de protection : IP54
• Nombre de pales : 5
• Rendement ErP : 43.3 %
• Poids version grille aspiration : 57.20 kg
• Poids version grille deux côtés : 59.90 kg
• Niveau de puissance acoustique côté aspiration : 66 dB(A) à 79 dB(A)
