Présentation

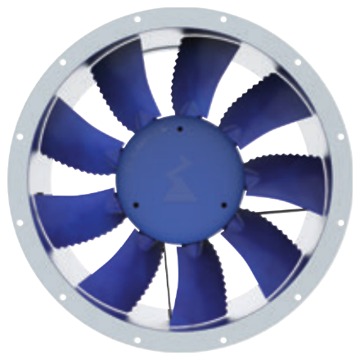

• Le ventilateur Ziehl-Abegg MAXventowlet DN45V est conçu pour la ventilation d'air dans des installations industrielles et tertiaires exigeantes
• Équipé d'une roue à neuf pales en matériau composite haute performance, il assure un débit d'air élevé avec une bonne efficacité énergétique
• Ce modèle est disponible en versions deux pôles ou quatre pôles pour s'adapter aux besoins de pression et de débit de chaque application
• Sa conception en exécution carter long avec possibilité de versions à carter court permet une intégration flexible dans les réseaux aérauliques
• Le système est motorisé par un moteur standard NEMA à protection totale contre l'enveloppe pour un fonctionnement fiable dans des ambiances de -20 °C à 50 °C
Applications
• Ventilation d'extraction d'air dans bâtiments industriels et entrepôts logistiques
• Insufflation et reprise d'air dans centrales de traitement d'air et gaines de ventilation
• Refroidissement d'équipements et de locaux techniques nécessitant un fort débit d'air
• Ventilation générale dans bâtiments tertiaires, parkings et ateliers de production
• Applications de ventilation en atmosphère tempérée avec températures d'air de -20 °C à 50 °C
Avantages
• Large plage de versions deux pôles et quatre pôles permettant d'optimiser le point de fonctionnement aéraulique
• Fonctionnement dans une plage étendue de températures ambiantes de -20 °C à 50 °C assurant une grande polyvalence d'utilisation
• Moteur standard NEMA avec degré de protection fermé à ventilation externe pour une bonne robustesse en environnement industriel
• Matériau de pale composite haute performance offrant un bon rendement et une résistance mécanique élevée
• Conception modulaire avec carter long ou carter court avec buse d'entrée intégrée disponible sur demande pour faciliter l'intégration
Conception
• Roue à neuf pales en matériau composite haute performance ou ZAmid selon la version
• Exécution en carter long de type design F avec possibilités de design K ou design S sur demande
• Moteur triphasé pour courant alternatif avec technologie PEM ou EEM selon les puissances
• Degré de protection de type fermé à ventilation externe assurant la protection du moteur
• Réglage d'angle de pale variable selon les versions pour adapter le point de fonctionnement
Caractéristiques techniques
• Tension assignée : 3-460 V
• Fréquence assignée : 60 Hz
• Nombre de pôles moteur : 2-4 pôles
• Nombre de pales : 9 pales
• Température ambiante minimum : -20 °C
• Température ambiante maximum : 50 °C
• Puissance assignée version DN45V-2DF.F7.11.G9 : 5 hp
• Puissance assignée version DN45V-2DF.F7.24.G9 : 7.5 hp
• Puissance assignée version DN45V-4DF.B7.14.G9 : 0.5 hp
• Puissance assignée version DN45V-4DF.B7.24.G9 : 0.75 hp
• Puissance assignée version DN45V-4DF.B7.29.G9 : 1 hp
• Puissance assignée version DN45V-4DF.D7.34.G9 : 1.5 hp
• Poids version DN45V-2DF.F7.11.G9 : 131.0 lbs
• Poids version DN45V-2DF.F7.24.G9 : 154.1 lbs
• Poids version DN45V-4DF.B7.14.G9 : 78.9 lbs
• Poids version DN45V-4DF.B7.24.G9 : 76.1 lbs
• Poids version DN45V-4DF.B7.29.G9 : 86.0 lbs
• Poids version DN45V-4DF.D7.34.G9 : 90.4 lbs
• Rendement de pointe maximum versions deux pôles : 46.7 %
• Rendement de pointe maximum versions quatre pôles : 42.4 %
