Présentation

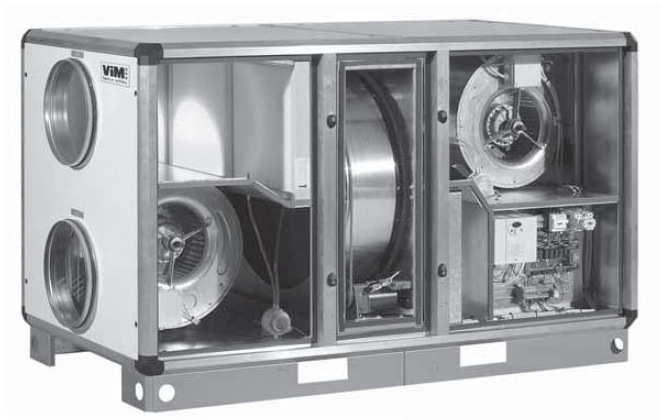

• La centrale double flux avec échangeur rotatif Vim assure la ventilation et la récupération de chaleur grâce à un échangeur rotatif intégré
• La centrale double flux Vim intègre 2 ventilateurs pilotés par variateur de fréquence pour ajuster la vitesse, le débit et la pression
• Modèles disponibles avec batterie électrique (DI) ou batterie à eau (DC) pour le post-chauffage et modulation PWM de la puissance
• Contrôle embarqué EVO/EVOD avec protocoles MODBUS RTU et MODBUS TCP/IP pour supervision et paramétrage avancé
Applications
• Ventilation et renouvellement d'air dans bâtiments tertiaires (bureaux, commerces)
• Ventilation de bâtiments publics (écoles, hôpitaux, administrations)
• Installations de récupération d'énergie et economies d'énergie sur systèmes HVAC
• Remplacement ou modernisation de centrales de traitement d'air (CTA) en mode horizontal ou vertical
Avantages
• Récupération d'énergie par échangeur rotatif pour réduire la consommation de chauffage
• Pilotage précis du débit et de la pression via variateur de fréquence et modes COP/CAV/VAV
• Options de post-chauffage électrique (DI) ou à eau (DC) pour assurer la température de soufflage
• Communication MODBUS pour intégration et télésurveillance via EVO/EVOD
Conception
• Disponible en configurations horizontale et verticale avec dimensions adaptées selon modèle
• Echangeur rotatif monté en usine et purge d'évacuation des condensats prévue
• Deux ventilateurs par unité, variateur(s) de fréquence en standard pour pilotage des moteurs
• Modules de post-chauffage en version électrique (DI) ou eau (DC) et by-pass saisonnier
Caractéristiques techniques
• Modèles : CAD O 10 / CAD O 20 / CAD O 30 / CAD O 40 / CAD O 50
• Dimensions CAD O 10 (A x B x C) : 1030 x 1680 x 1000 mm
• Dimensions CAD O 20 (A x B x C) : 1030 x 1680 x 1200 mm
• Dimensions CAD O 30 (A x B x C) : 1230 x 1680 x 1400 mm
• Dimensions CAD O 40 (A x B x C) : 1330 x 1880 x 1500 mm
• Dimensions CAD O 50 (A x B x C) : 1430 x 1980 x 1600 mm
• Ø raccordement (selon modèle) : 250 / 315 / 400 / 450 / 500 mm
• Poids (configuration horizontale) : 195 / 265 / 320 / 365 / 430 kg (CAD O 10/20/30/40/50)
• Nombre de ventilateurs : 2 ventilateurs par unité
• Puissance ventilateur unitaire : CAD O 10 = 300 W, CAD O 20 = 550 W, CAD O 30 = 750 W, CAD O 40 = 1500 W, CAD O 50 = 1500 W
• Alimentation ventilateurs : CAD O 10/20 Tri 230 V (selon tableau), CAD O 30/40/50 Tri 400 V
• Variateur de fréquence : inclus en standard pour le pilotage des 2 moteurs
• Batterie électrique (modèle DI) puissance : CAD O 10 = 4 kW, CAD O 20 = 6 kW, CAD O 30 = 8 kW, CAD O 40 = 12 kW, CAD O 50 = 12 kW
• Plage de vitesse moteurs : 20% - 100% (arrêt en dessous de 10%)
• Modes de contrôle : COP (pression constante), CAV (débit constant), VAV (débit variable via sonde externe)
• Communication : MODBUS RTU et MODBUS TCP/IP, adresse IP par défaut 192.168.0.243
• Programmation horaire : jusqu'à 8 plages journalières (C1 à C8)
• Nombre maximum d'unités contrôlables par console : 8
