Présentation

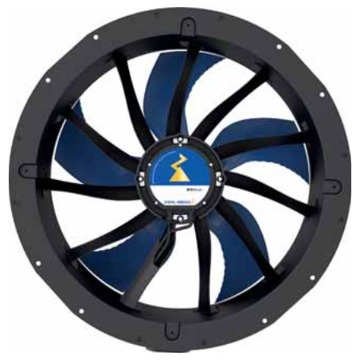

• Le ventilateur Ziehl-Abegg ZF063-ZIL.DG.V5P1 est conçu pour la ventilation d'air à basse pression dans des installations tertiaires et industrielles
• Équipé d'un moteur électronique commuté à haut rendement, il fonctionne sur courant monophasé de 200 à 277 V avec une fréquence de 50 ou 60 Hz
• Ce modèle intègre un système de gestion active de la température pour protéger le moteur et garantir une longévité accrue en service continu
• Sa conception avec roue à 5 pales en aluminium et ensemble ZAplus sans grille de protection optimise le rendement aéraulique et limite les pertes de charge
• Le ventilateur offre une régulation de vitesse par signal 0-10 V permettant une adaptation précise du débit d'air aux besoins de l'installation
Applications
• Ventilation d'extraction d'air dans les bâtiments tertiaires et commerciaux
• Introduction et extraction d'air dans les installations industrielles légères
• Refroidissement d'équipements et d'armoires techniques par flux d'air forcé
• Ventilation de locaux techniques nécessitant un fonctionnement continu
• Intégration dans des systèmes de traitement d'air à basse pression
Avantages
• Rendement énergétique optimisé grâce au moteur électronique commuté avec une efficacité de 53,4 %
• Régulation simple par signal 0-10 V permettant une adaptation fine du débit d'air
• Plage de tension de 200 à 277 V assurant une grande tolérance aux variations d'alimentation
• Fonctionnement sécurisé avec gestion active de la température intégrée au moteur
• Conformité aux exigences ErP 2015 ainsi qu'aux certifications CE et UL
Conception
• Roue à 5 pales en aluminium thermolaqué bleu outremer pour une bonne résistance mécanique
• Rotor en aluminium avec une couche de peinture bleu outremer pour une protection anticorrosion de base
• Boîtier de raccordement électrique intégré pour une connexion simplifiée sur site
• Indice de protection IP55 assurant une bonne protection contre la poussière et les projections d'eau
• Montage de type ZAplus sans grille de protection en configuration Ontop pour une intégration directe dans les installations de ventilation
Caractéristiques techniques
• Tension nominale : 200-277 V
• Fréquence nominale : 50-60 Hz
• Puissance absorbée nominale : 0,94 kW
• Courant nominal : 3,40-4,80 A
• Vitesse nominale : 1200 min-1
• Nombre de pales : 5
• Classe thermique : THCL155
• Température ambiante minimale permise : -35 °C
• Température ambiante maximale permise : 50 °C
• Indice de protection : IP55
• Efficacité énergétique : 53,4 %
• Rapport d'efficacité ErP 2015 : 60,0/40,0
• Poids : 20,10 kg
• Puissance d'entrée à 1200 min-1 point 1 : 1150 W
• Puissance d'entrée à 480 min-1 point 14 : 70 W
