Présentation

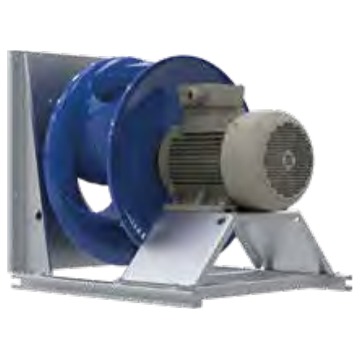

• Le ventilateur plug fan Ziehl-Abegg ZAbluefin ER28I ZAmotpremium IE3 est conçu pour la ventilation d'air avec un haut rendement énergétique dans les installations de traitement d'air
• Il est équipé d'une roue centrifuge haute performance en tôle brillante thermolaquée de classe de résistance 1 RAL 5002
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air
• Sa conception en version horizontale facilite l'intégration dans les centrales de traitement d'air et les caissons de ventilation
• Le système est motorisé par un moteur ZAmotpremium IE3 à haut rendement avec protection IP55 et sonde thermique PTC
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air tertiaires et industrielles
• Intégration dans des caissons de ventilation et unités de climatisation nécessitant un ventilateur plug fan compact
• Renouvellement d'air dans les bâtiments commerciaux avec exigence de rendement énergétique conforme à la directive ErP 2015
Avantages
• Rendement élevé grâce à la roue centrifuge ZAbluefin optimisée et au moteur ZAmotpremium IE3
• Mesure intégrée du débit d'air via la buse d'entrée équipée d'un dispositif de mesure
• Large plage de vitesses jusqu'à 4775 tr/min permettant l'adaptation à différents points de fonctionnement
• Protection renforcée avec indice de protection IP55 et classe thermique THCL155 pour une grande fiabilité
• Conformité aux exigences ErP 2015 avec préparations pour les futurs niveaux de rendement
Conception
• Roue centrifuge haute performance en tôle brillante thermolaquée RAL 5002
• Position de montage horizontale permettant une installation directe dans la paroi d'une centrale d'air
• Buse d'entrée avec coefficients de buse standard, avec grille de protection ou grille directrice d'entrée
• Moteur triphasé ZAmotpremium IE3 avec résistance PTC intégrée pour la protection thermique
• Indice de protection moteur IP55 et classe thermique THCL155 pour fonctionnement en ambiance sévère
Caractéristiques techniques
• Plage de puissance nominale : 0.75-3.00 kW
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Température min du fluide : -20 °C
• Température max du fluide à la vitesse max : 40 °C
• Indice de protection : IP55
• Classe thermique : THCL155
• Rendement moteur selon taille : 80.7-87.1 %
• Intensité nominale selon version : 1.56-5.60 A
• Vitesse nominale : 2850-2920 tr/min
• Vitesse max : 3140-4775 tr/min
• Fréquence max : 55-82 Hz
• Coefficient de buse standard k : 85.00
• Coefficient de buse avec grille de protection : 80.00
• Coefficient de buse avec grille directrice d'entrée : 83.00
