Présentation

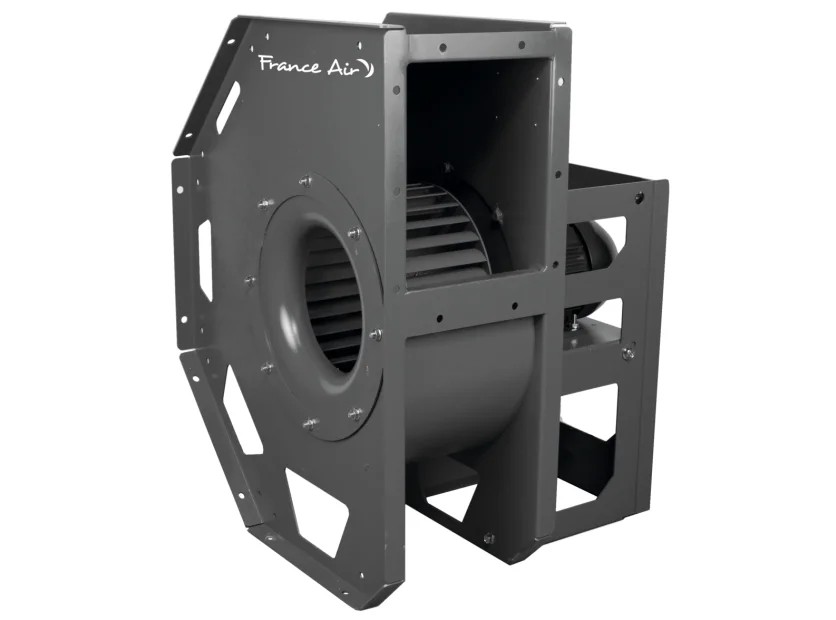

• Le ventilateur centrifuge France Air GAMMA 3 est conçu pour le transport d'air propre ou légèrement chargé dans les installations de ventilation spécifiques
• Il offre des débits d'air jusqu'à 50 000 m3/h avec une pression statique pouvant atteindre 3 000 Pa
• Équipé de turbines à action en acier peint associées à une volute robuste, il assure une excellente tenue mécanique et une grande fiabilité
• Ce modèle intègre une motorisation triphasée 400 V à haut rendement avec indice de protection IP55 et classe d'isolation F
• Sa conception permet une installation en intérieur ou en extérieur tout en garantissant un fonctionnement continu sur une large plage de températures
Applications
• Transport d'air propre dans les réseaux de ventilation tertiaire ou industriel
• Extraction d'air légèrement poussiéreux dans les ateliers et locaux techniques
• Mise en surpression ou en dépression de réseaux aérauliques nécessitant jusqu'à 3 000 Pa de pression statique
• Ventilation générale de bâtiments avec installation du ventilateur en intérieur ou en extérieur
• Reprise d'air de process avec température de fluide comprise entre -20°C et +80°C en continu
Avantages
• Débit d'air élevé permettant de couvrir des besoins jusqu'à 50 000 m3/h
• Rendement aéraulique optimisé limitant la consommation énergétique de l'installation
• Construction robuste de la volute et de la turbine pour une longue durée de vie
• Large gamme de tailles de 108 à 500 avec 2, 4 ou 6 pales pour une adaptation précise au point de fonctionnement
• Nombreuses options disponibles comme la version haute température jusqu'à 250°C et l'étanchéité renforcée de la volute
Conception
• Turbine à action en acier peint dimensionnée pour des vitesses de rotation de 1 000 à 3 000 tr/min
• Volute en acier peint avec possibilité de construction en acier galvanisé à chaud pour les environnements agressifs
• Motorisation standard triphasée 400 V, 50 ou 60 Hz, classe d'isolation F, indice de protection IP55, montage B35
• Orientation standard du ventilateur en configuration LG90 avec autres orientations disponibles sur demande
• Étanchéité renforcée en option sur la volute pour les installations nécessitant une limitation des fuites d'air
Caractéristiques techniques
• Pression statique max : 3 000 Pa
• Température ambiante de fonctionnement : -20°C à +40°C
• Température fluide en continu : -20°C à +80°C
• Puissance motrice disponible : de 0,18 kW à 18,5 kW
• Tension d'alimentation standard : 230/400 V
• Fréquence d'alimentation : 50/60 Hz
• Indice de protection moteur : IP55
• Nombre de pales selon version : 2, 4 ou 6 pales
• Diamètre d'orifice d'entrée modèle 108-2 : 100 mm
• Diamètre d'orifice d'entrée modèle 280-4 : 320 mm
• Poids ventilateur Gamma 3 108-2 : 8 kg
• Poids ventilateur Gamma 3 500-4 : 273 kg
• Niveau de pression acoustique 108-2 à 1 m : 74 dB(A)
• Plage de débits : de 1 000 à 50 000 m3/h
