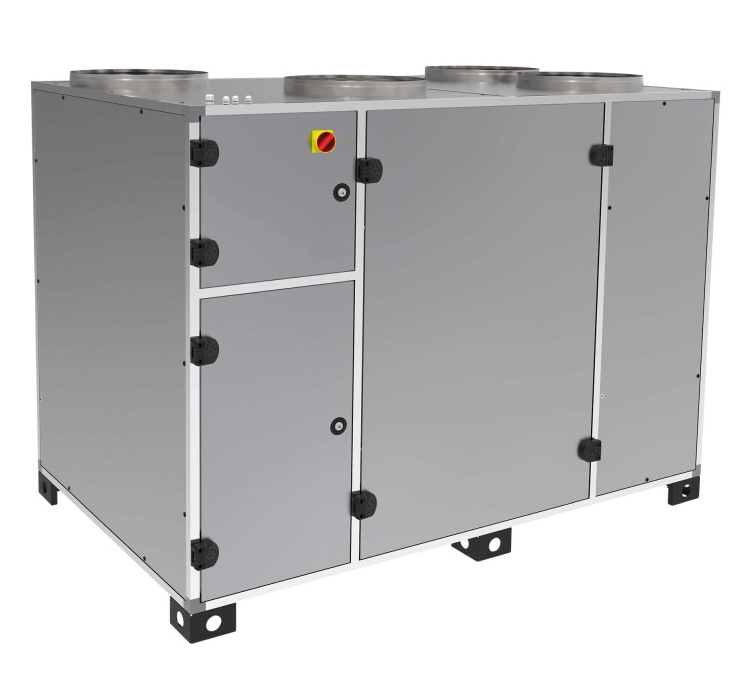

Centrale de traitement d'air double flux avec échangeur à contre-courant
Vim CAD HR BASIC TOP

Présentation

• La centrale de traitement d'air double flux compacte Vim CAD HR BASIC TOP est avec échangeur à contre-courant à haut rendement pour le pompage et le contrôle des débits d'air neuf et d'extraction
• Équipée de moteurs EC à vitesse variable et d un échangeur air-air à plaques en aluminium, elle permet une récupération d énergie efficace avec un excellent niveau d'étanchéité et une hydraulique d'air optimisée
• Ce modèle offre un fonctionnement modulant avec régulation EVCO intégrée, assurant l aspiration, le refoulement et la pression régulée en modes VAV, CAV ou COP selon les besoins de ventilation
• Sa conception verticale avec raccordement sur le dessus et piquages circulaires facilite l intégration dans tout système aéraulique, tout en garantissant un contrôle précis du débit et de la HMT disponible sur les réseaux
• Idéale pour les installations intérieures au sol, cette solution associe filtres haute efficacité, by-pass de free cooling et gestion intelligente des sécurités pour une ventilation performante et maîtrisée

Applications

• Introduction et extraction d'air avec récupération d énergie dans les bâtiments tertiaires et collectifs
• Ventilation double flux de locaux techniques, scolaires ou bureaux avec contrôle du débit et de la pression
• Traitement d'air neuf avec régulation de température par batteries électriques ou eau chaude intégrées
• Installation dans des centrales de ventilation multizone fonctionnant en modes VAV, CAV ou pression constante COP
• Rénovation ou création de systèmes de ventilation hygiénique à haut rendement énergétique avec échangeur à contre-courant

Avantages

• Réduction de consommation énergétique grâce aux moteurs ECM haute efficacité et à l échangeur à contre-courant jusqu'à 90 % de rendement
• Fiabilité accrue grâce à la régulation EVCO intégrée, aux sondes de température multiples et aux sécurités antigel
• Maintenance simplifiée avec accès frontal aux filtres, à l échangeur, aux batteries et aux ventilateurs
• Construction robuste en profilés d aluminium extrudé et panneaux double peau isolés pour une excellente étanchéité aéraulique
• Compatibilité universelle via communication Modbus RTU ou TCP/IP et BACnet IP pour intégration en GTC

Conception

• Structure autoportante en profilé d aluminium extrudé avec panneaux double peau 25 mm en acier allié ZM310 isolés par mousse polyuréthane
• Échangeur de chaleur à plaques air-air en aluminium à contre-courant avec by-pass motorisé 100 % pour free cooling et dégivrage
• Ventilateurs à roue libre à réaction avec moteurs ECM 230 V ou 400 V pilotés par signal 0-10 V pour variation de débit
• Filtration d'air composée de filtres miniplis FIFI F7 ePM1 55 % en soufflage et FIFI M5 ePM10 75 % en reprise
• Régulation EVCO communicante intégrant sondes de température, dépressostats filtres, transmetteur de pression et gestion des batteries électriques ou eau chaude

Caractéristiques techniques

• Type : centrale de traitement d'air double flux avec échangeur à contre-courant
• HMT : réglable selon configuration réseau et mode de régulation
• Débit : 500-4300 m3/h selon taille 05-43
• Puissance : moteurs ECM 230 V ou 400 V haute efficacité selon modèle
• Protection : IP44 ou IP54 selon taille et configuration moteur
• Température max : jusqu'à 70 C sur thermostats de sécurité batteries électriques
• Étanchéité : joints d'étanchéité sur piquages circulaires et panneaux double peau isolés
• Matériaux : structure aluminium, panneaux acier allié ZM310, échangeur aluminium, cadres acier galvanisé
• Filtration : filtres miniplis FIFI F7 ePM1 55 % en soufflage et FIFI M5 ePM10 75 % en reprise
• Régulation : EVCO intégrée avec modes VAV, CAV et COP, commande tactile EPIcolor
• Communication : Modbus RTU ou TCP/IP et BACnet IP pour raccordement GTC
• Alimentation : 230 V 50-60 Hz pour petites tailles, 400 V 50-60 Hz tri pour grandes tailles
• Installation : montage au sol en intérieur avec raccordement supérieur par piquages circulaires
• HMT max : dépendante des courbes aérauliques propres à chaque taille
• Débit max : 4300 m3/h pour la taille 43
