Présentation

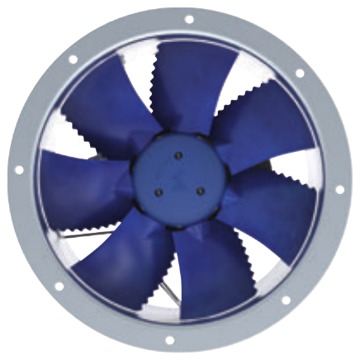

• Le ventilateur Ziehl-Abegg MAXventowlet DN35V est conçu pour la ventilation d'air en courant triphasé dans des installations industrielles et tertiaires
• Il est équipé d'une roue à 7 pales en matériau composite ZAmid non peint associée à un moteur standard NEMA à cage fermée
• Ce modèle fonctionne sur une alimentation triphasée de 3 à 460 V à une fréquence nominale de 60 Hz pour garantir une compatibilité internationale
• Sa conception permet un fonctionnement dans une plage de température ambiante de -20 °C à 50 °C pour des utilisations en atmosphères froides ou chaudes
• Le système peut être monté en version carcasse longue ou carcasse courte avec buse d'entrée intégrée afin de s'adapter à différents montages en gaine
Applications
• Ventilation d'extraction dans les bâtiments industriels avec alimentation triphasée
• Introduction et reprise d'air dans les réseaux de gaines des bâtiments tertiaires
• Refroidissement d'équipements et de locaux techniques nécessitant un fonctionnement continu
• Ventilation générale de halls, entrepôts et ateliers avec grands volumes d'air
• Intégration dans des unités de traitement d'air ou des caissons de ventilation sur mesure
Avantages
• Large plage de tension nominale de 3 à 460 V permettant une grande flexibilité d'alimentation
• Fonctionnement fiable dans une plage de température ambiante de -20 °C à 50 °C pour des conditions climatiques exigeantes
• Roue à 7 pales en matériau ZAmid assurant une bonne résistance mécanique et une longévité accrue
• Moteurs à technologie PEM ou EEM optimisés pour un bon rendement énergétique
• Différentes inclinaisons de pales disponibles pour adapter précisément le ventilateur aux besoins de débit et de pression
Conception
• Moteur totalement fermé à ventilation extérieure avec degré de protection TEFC pour une protection renforcée
• Roue en matériau composite ZAmid non peint avec 7 pales optimisées pour le transfert d'air
• Carcasse disponible en exécution longue ou en version courte avec buse d'entrée intégrée
• Conformité des performances aérauliques à la norme ISO 5801 pour la mesure des ventilateurs
• Moteurs standard NEMA permettant une intégration aisée dans des installations nord-américaines ou internationales
Caractéristiques techniques
• Tension nominale : 3-460 V
• Fréquence nominale : 60 Hz
• Température ambiante min : -20 °C
• Température ambiante max : 50 °C
• Nombre de pales : 7 -
• Puissance nominale de 0.13 à 2 hp
• Poids selon version : 43.4-62.8 lbs
• Inclinaison des pales : 11-29 °
• Puissance nominale type DN35V-2DF.B7.11.G7 : 1 hp
• Puissance nominale type DN35V-2DF.B7.24.G7 : 2 hp
• Puissance nominale type DN35V-4DF.97.11.G7 : 0.13 hp
• Puissance nominale type DN35V-4DF.A7.29.G7 : 0.33 hp
• Rendement de pointe type DN35V-2DF.B7.19.G7 : 43.5 %
• Rendement de pointe type DN35V-4DF.97.19.G7 : 31.5 %
• Rendement actuel type DN35V-2DF.B7.24.G7 : 46.4 %
