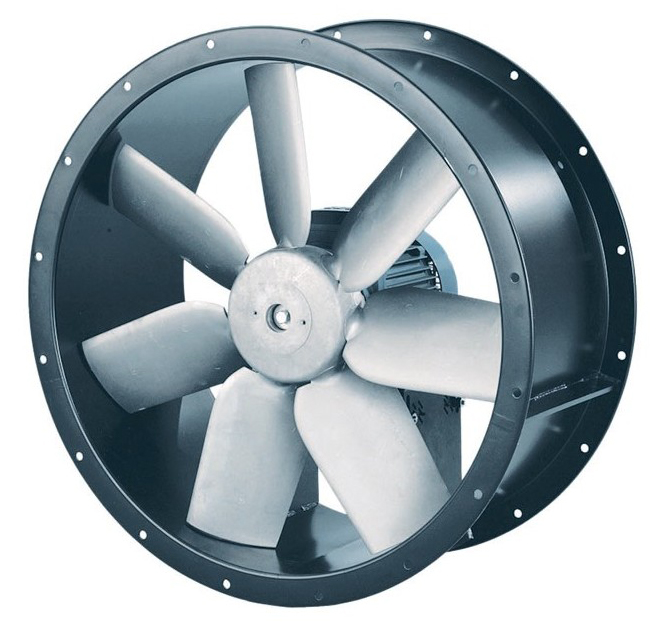

Ventilateur tubulaire axial
Vim TCBB - TCBT

Présentation
• Le ventilateur tubulaire axial Vim TCBB - TCBT permet le pompage et le déplacement d’air jusqu’à 43000 m3/h dans les réseaux de ventilation circulaires
• Équipée de moteurs monophasés ou triphasés à 1 ou 2 vitesses, cette gamme offre un contrôle précis du débit et de la pression selon les besoins de l’installation
• Ce modèle ventilateur assure l’aspiration et le refoulement d’air avec de bonnes performances aérauliques et une étanchéité adaptée aux systèmes de ventilation et de désenfumage
• Sa conception tubulaire compacte facilite l’intégration dans les gaines circulaires, tout en garantissant un comportement hydraulique stable et un niveau sonore maîtrisé
• Les composants moteurs et accessoires de commande proposés en option complètent le système pour un contrôle optimal du fonctionnement et de la sécurité

Applications
• Ventilation générale de bâtiments tertiaires et industriels avec contrôle du débit d’air
• Extraction et refoulement d’air dans les réseaux de gaines circulaires en surpression ou dépression modérée
• Désenfumage mécanique et évacuation d’air chaud jusqu’à 70 C selon les versions moteur
• Renouvellement d’air dans parkings, ateliers et locaux techniques nécessitant pression et HMT adaptées
• Intégration dans des systèmes de pompage d’air avec variation de vitesse pour optimisation énergétique

Avantages
• Réduction de consommation énergétique grâce aux moteurs 1 ou 2 vitesses et à la compatibilité avec variateurs de tension ou de fréquence
• Maintenance simplifiée avec moteurs protégés IP54 à IP65 et accès direct au ventilateur dans le tube
• Construction robuste en tôle et composants adaptés aux températures d’air traité de -40 C à +70 C selon les modèles
• Fiabilité accrue grâce aux protections thermiques intégrées type PTD ou PTO sur la majorité des moteurs
• Compatibilité universelle via une large plage de diamètres de 250 à 800 mm et nombreux accessoires électriques dédiés au contrôle

Conception
• Corps tubulaire circulaire permettant un montage en ligne sur gaine pour une aéraulique optimisée
• Moteurs AC monophasés ou triphasés 2, 4, 6 ou 4-8 pôles avec vitesses de rotation de 700 à 2775 tr/min
• Garnitures et brides de fixation PIE et BRIDA pour adaptation mécanique sur différents diamètres de gaines
• Système aéraulique dimensionné pour des débits jusqu’à 43000 m3/h avec pression statique adaptée aux installations de ventilation
• Protection moteur IP54 à IP65 suivant modèles, avec capteurs thermiques et possibilité de pilotage par variateur de fréquence ou variateur de tension

Caractéristiques techniques
• Puissance : environ 44 à 8400 W suivant modèle et configuration moteur
• Protection : IP54, IP55 ou IP65 selon les versions monophasées ou triphasées
• Température max : jusqu’à 70 C pour certaines versions haute température
• Étanchéité : niveau IP adapté à la protection du moteur dans les systèmes aérauliques
• Matériaux : corps tubulaire métallique, moteurs AC protégés, accessoires de fixation PIE et BRIDA
• Vitesse de rotation : environ 700 à 2775 tr/min selon nombre de pôles et gamme
• Alimentation : monophasé 230 V ou triphasé 230/400 V ou 400 V 50 Hz
• Nombre de pôles : 2, 4, 6 ou 4-8 pôles pour les moteurs 2 vitesses
• Température air traité : -40 C à +70 C suivant modèle et usage standard ou désenfumage
• Niveau sonore : Lp typiquement de 42 à 78 dB(A) à 3 fois le diamètre de l’hélice
• Débit max : 43000 m3/h
