Présentation

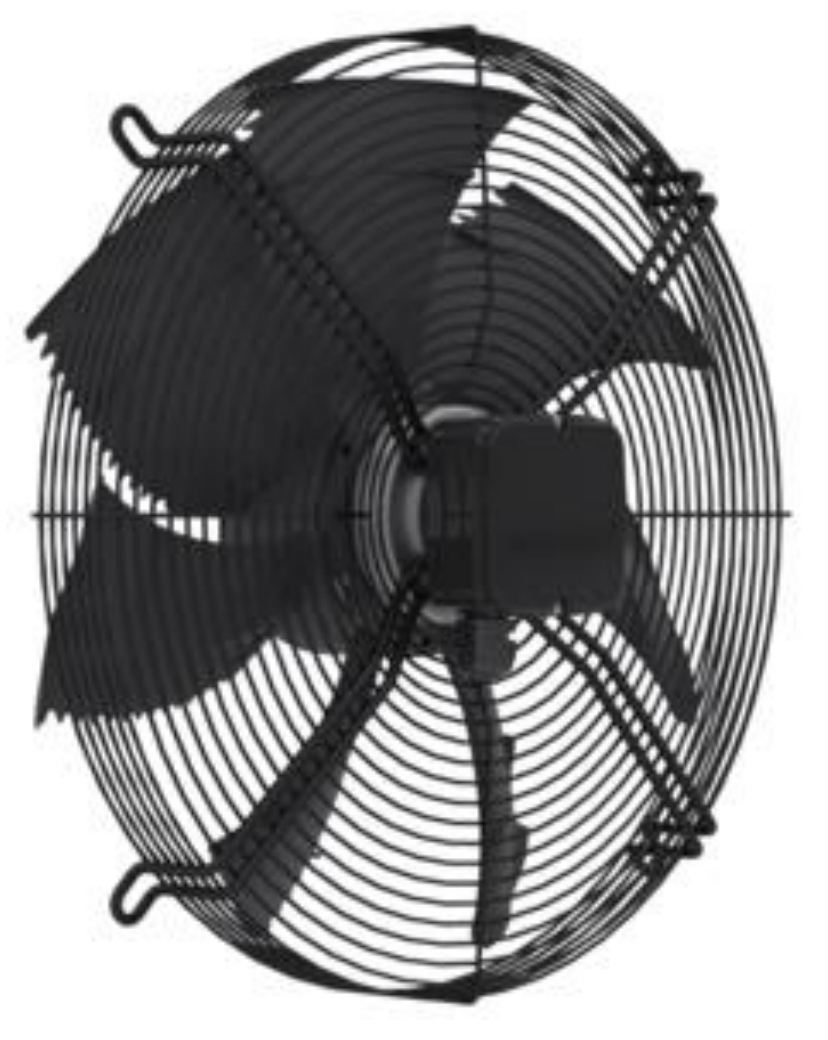

• Le ventilateur axial à rotor externe Ziehl-Abegg FN045-VDW.2F.A7P2 est conçu pour le transport d'air et de mélanges gazeux propres dans les installations de ventilation, de climatisation et de réfrigération
• Équipé d'un moteur à rotor externe asynchrone triphasé, il assure un fonctionnement continu S1 fiable dans une large plage de températures ambiantes
• Ce modèle offre un débit d'air nominal jusqu'à 3836 m3/h avec une pression disponible de 91 Pa au point de rendement optimal
• Sa conception compacte avec boîte à bornes montée sur le stator facilite l'intégration dans les unités de traitement d'air et les systèmes de ventilation industrielle
• Le système de protection IP54 et la classe thermique THCL155 garantissent une sécurité de fonctionnement élevée dans des conditions environnementales exigeantes
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air et les gaines aérauliques
• Refroidissement d'équipements, de groupes de condensation et de systèmes de réfrigération industrielle
• Renouvellement d'air dans les bâtiments tertiaires, locaux techniques et installations industrielles
• Intégration dans des unités de climatisation pour le transport d'air non agressif et non explosif
• Ventilation d'installation extérieure protégée selon les classes environnementales spécifiées
Avantages
• Rendement aéraulique optimisé avec une efficacité statique de 30,8 % au point de fonctionnement sélectionné
• Adapté aux variations de fréquence grâce à la possibilité d'utilisation avec variateur de fréquence dédié
• Protection renforcée contre l'humidité et les climats chauds grâce à l'imprégnation spécifique du moteur
• Maintenance réduite grâce aux roulements à billes avec lubrification longue durée et condensats évacuables
• Finition peinture noire RAL 9005 offrant une bonne résistance à la corrosion selon les classes de revêtement définies
Conception
• Moteur à rotor externe triphasé avec boîte à bornes type K05 montée sur le stator
• Roue à pales en matériau composite haute performance non peintes de couleur noire
• Grille annulaire de protection côté aspiration ou refoulement pour la sécurité de contact
• Colerette d'entrée aérodynamique peinte par poudrage en teinte RAL 9005
• Roulements à billes avec lubrification à vie et protection contre l'humidité pour longue durée de service
Caractéristiques techniques
• Numéro d'article : 152820
• Type : FN045-VDW.2F.A7P2
• Alimentation nominale 50 Hz : 3~400 V couplage triangle/étoile
• Puissance absorbée 50 Hz : 350/220 W
• Courant nominal 50 Hz : 0,64/0,35 A
• Vitesse de rotation 50 Hz : 1280/970 tr/min
• Température ambiante maximale 50 Hz : 70°C
• Alimentation nominale 60 Hz : 3~400 V couplage triangle/étoile
• Puissance absorbée 60 Hz : 490/250 W
• Courant nominal 60 Hz : 0,79/0,40 A
• Vitesse de rotation 60 Hz : 1350/880 tr/min
• Alimentation nominale 3~460 V : 550/310 W
• Courant nominal 3~460 V : 0,80/0,42 A
• Vitesse de rotation 3~460 V : 1450/1000 tr/min
• Débit d'air au rendement optimal : 3836 m3/h
• Augmentation de pression au rendement optimal : 91 Pa
• Puissance absorbée au rendement optimal : 340 W
• Efficacité statique H(statA) : 30,8 %
• Indice d'efficacité N(actuel) : 40,1
• Indice d'efficacité N(cible) : 40
• Indice de protection : IP54
• Classe thermique : THCL155
• Température minimale de fonctionnement : -40°C
• Masse : 6,30 kg
• Couleur stator et rotor : RAL 9005
