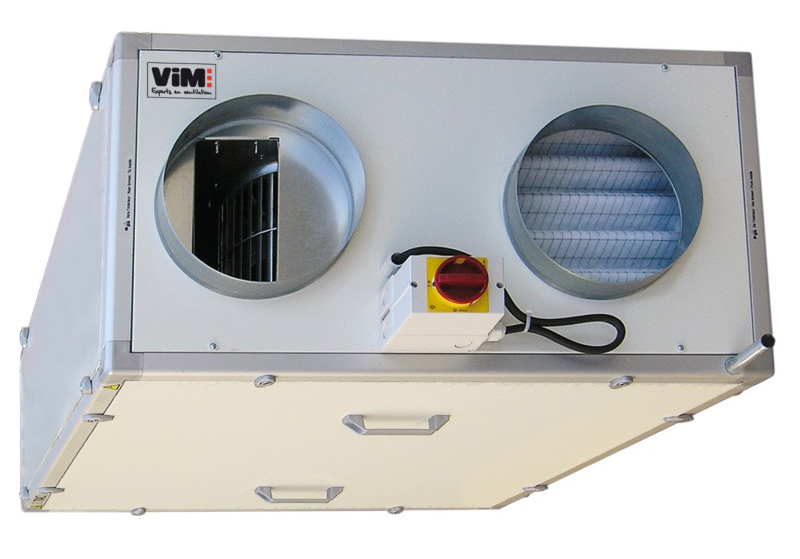

Centrale double flux à échangeur à contre-courant
Vim CAD HR MURAL

Présentation

• La centrale double flux Vim CAD HR Mural assure la ventilation et la récupération d'énergie grâce à un échangeur à contre-courant haute efficacité
• Conçue pour l'aspiration et le refoulement d'air avec gestion des débits, elle intègre moteur ECM basse consommation et régulation TAC4 prête à brancher
• Performances optimisées pour le pompage d'air, le contrôle du débit et la maîtrise de la pression dans des locaux tertiaires

Applications

• Ventilation de locaux tertiaires et bureaux
• Installations commerciales et ERP
• Refonte et rénovation d'installations HVAC avec récupération d'énergie
• Installations intérieures ou extérieures nécessitant maîtrise du débit et pressurisation

Avantages

• Efficacité thermique élevée jusqu'a 92% pour une récupération d'énergie maximale
• Moteur ECM basse consommation réduisant la consommation électrique en aspiration et refoulement
• Régulation TAC4 intégrée avec modes débit variable, débit constant et pression constante
• Accès facile aux filtres G4 et maintenance simplifiée; version extérieure disponible (VEX)

Conception

• Caisson en profilé aluminium extrudé anodisé avec panneau double peau 15 mm isolé PSE classe M1
• Échangeur air/air à contre-courant en aluminium 'seawater resistant' utilisable jusqu'a 80°C
• Ventilateurs dédiés pulsion et extraction avec by-pass 50% et bac de récupération des condensats
• Motorisation ECM monophasée 230 V avec protection électronique; communications Modbus RTU, KNX et module TCP/IP disponibles

Caractéristiques techniques

• Efficacité thermique : jusqu'a 92%
• Moteur : ECM monophasé 230 V - 50 Hz, protection thermique électronique
• Filtres : G4 à l'extraction et a l'introduction, accessibles par la face principale
• By-pass : 50% de court-circuit pour free cooling
• Échangeur : air/air contre-courant aluminium 'seawater resistant', Tmax 80°C
• Régulation : TAC4 prête a brancher (modes LS, CA, CPs), communication Modbus RTU/KNX/TCP-IP
• Accessoires : batteries électriques ou a eau, sondes (température, hygrométrie, CO2), cartes SAT
• Débits nominaux : 450 / 600 / 800 / 1200 m3/h
