Présentation

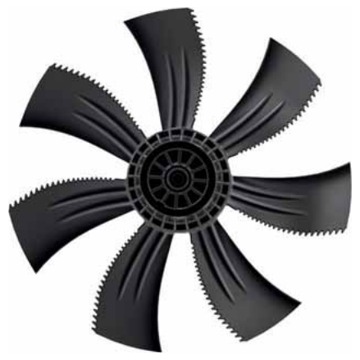

• Le ventilateur Ziehl-Abegg FE2owlet FN063-VD est conçu pour l'extraction et l'insufflation d'air à haute pression dans des installations de ventilation exigeantes
• Équipé d'un moteur asynchrone pour courant triphasé 3-400 V en couplage triangle ou étoile, il offre un fonctionnement fiable dans une large plage de tensions d'alimentation
• Ce modèle à 7 pales en aluminium avec double couche de peinture noire garantit un haut rendement aéraulique et une excellente résistance à la corrosion
• Sa conception permet une utilisation en continu dans des ambiances comprises entre -40 °C et 70 °C selon la version, avec un degré de protection IP54 et un contact thermique moteur intégré
• Le système est conforme aux exigences ErP 2015 et bénéficie d'un rendement énergétique jusqu'à 37,5 %, avec une vitesse nominale pouvant atteindre 1400 min-1
Applications
• Ventilation d'extraction et d'insufflation d'air dans les bâtiments agricoles et d'élevage
• Désenfumage et extraction d'air dans les conduits et cheminées grâce au montage en gaine ou en conduit vertical
• Refroidissement et renouvellement d'air dans les installations industrielles nécessitant des ventilateurs haute pression
• Ventilation de locaux techniques, entrepôts et installations de production soumis à de fortes contraintes thermiques
• Intégration dans des systèmes de traitement d'air ou de ventilation mécaniques contrôlés avec variateur de fréquence
Avantages
• Rendement énergétique élevé avec une efficacité ErP jusqu'à 37,5 % pour réduire la consommation électrique
• Large plage de températures de fonctionnement de -40 °C à 70 °C permettant une utilisation dans des environnements sévères
• Motorisation triphasée 3-400 V avec possibilité de couplage étoile ou triangle pour une adaptation simple à l'installation électrique
• Sécurité accrue grâce à la protection thermique intégrée et au degré de protection IP54 contre la poussière et les projections d'eau
• Modularité de montage avec différentes exécutions T ou Q et choix de couronnes murales en matériau composite ou en tôle d'acier revêtue
Conception
• Moteur asynchrone pour courant alternatif triphasé, 4-4 pôles, classe thermique THCL155
• Rotor et pales en aluminium avec deux couches de peinture noire pour une haute résistance mécanique et anticorrosion
• Boîte à bornes intégrée pour le raccordement électrique direct du ventilateur
• Couronne murale disponible en matériau composite ou en tôle d'acier revêtue selon les versions T ou Q
• Conception aéraulique à 7 pales optimisée pour les hautes pressions avec raccordement en bouche carrée ou en gaine
Caractéristiques techniques
• Tension nominale : 3-400 V
• Fréquence nominale : 50 Hz
• Puissance d'entrée : 1.75 kW
• Puissance d'entrée réduite : 1.35 kW
• Courant nominal triangle : 3.70 A
• Courant nominal étoile : 2.20 A
• Vitesse nominale haute : 1400 min-1
• Vitesse nominale réduite : 1210 min-1
• Courant de démarrage triangle : 20.00 A
• Courant de démarrage étoile : 6.50 A
• Augmentation de courant : 5 %
• Nombre de pales : 7
• Température ambiante minimum : -40 °C
• Température ambiante maximum : 70 °C
• Degré de protection : IP54
• Efficacité énergétique ErP : 37.5 %
• Puissance spécifique à un point de fonctionnement : 217.6 Wh/1000m3
• Pression acoustique à 7 m : 59 dB(A)
