Présentation
• Le ventilateur Ziehl-Abegg FC031-PD est conçu pour les applications de ventilation dans le domaine ferroviaire et industriel
• Équipé d'un moteur à courant alternatif triphasé, il offre un fonctionnement fiable sur une large plage de tensions et de fréquences
• Ce modèle assure un débit d'air élevé avec une vitesse de rotation adaptée aux installations exigeantes
• Sa conception avec roue à pales en aluminium et moteur protégé garantit une longévité accrue en service continu
• Le système est prévu pour un fonctionnement en environnement sévère grâce à une large plage de températures ambiantes admissibles
Applications
• Ventilation de systèmes de climatisation et de chauffage dans le matériel roulant ferroviaire
• Refroidissement d'équipements électriques ou électroniques dans les armoires techniques
• Extraction et insufflation d'air dans les installations industrielles nécessitant un ventilateur axial compact
• Ventilation de compartiments moteurs et locaux techniques soumis à des contraintes de température
• Renouvellement d'air dans les caissons et conduits d'air dédiés au transport ferroviaire
Avantages
• Adapté aux réseaux triphasés 400 V et 460 V en connexion triangle ou étoile
• Assure un fonctionnement sûr en service continu S1 selon la norme DIN EN 60034-1
• Accepte des températures ambiantes de fonctionnement jusqu'à 70 °C pour les environnements chauds
• Bénéficie d'un degré de protection IP54 pour une protection renforcée contre la poussière et les projections d'eau
• Utilise des composants en aluminium avec peinture bicouche pour une excellente résistance à la corrosion
Conception
• Moteur à courant alternatif triphasé avec technologie deux pôles et enroulements adaptés aux fréquences 50 Hz et 60 Hz

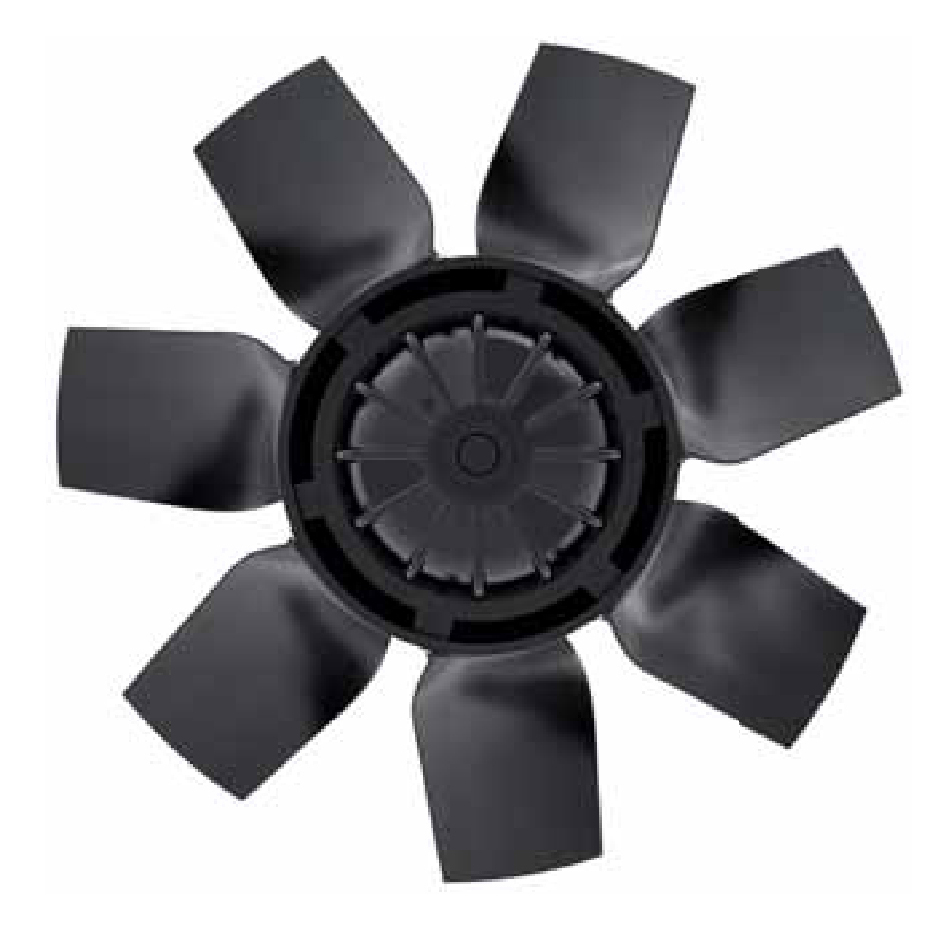

• Roue à 7 pales en aluminium avec peinture bicouche de couleur noire pour une robustesse mécanique élevée
• Raccordement électrique par câble d'alimentation latéral-diagonal d'environ 105 cm pour une intégration facilitée
• Protection moteur par contact thermique intégré afin de prévenir les surchauffes en service
• Conformité aux exigences CE pour une intégration dans des systèmes certifiés
Caractéristiques techniques
• Tension assignée : 3-400 V (triangle/étoile) | 3-460 V (triangle/étoile)
• Fréquence assignée : 50 Hz | 60 Hz
• Puissance d'entrée assignée : 500 W | 800 W | 820 W
• Courant assigné : 1.10 A | 0.66 A | 1.30 A | 0.98 A | 0.92 A
• Vitesse assignée : 2610 min-1 | 2870 min-1 | 2750 min-1 | 3320 min-1 | 3390 min-1 | 2960 min-1
• Courant de démarrage : 7.00 A | 2.40 A | 2.20 A | 8.00 A | 2.60 A
• Augmentation de courant : 25 % | 30 %
• Classe thermique : THCL155 1
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 70 °C
• Nombre de pales : 7 1
• Degré de protection : IP54 1
• Niveau de puissance acoustique côté aspiration : 79 dB(A) à 93 dB(A)
• Tension de fonctionnement typique : 400 V à 460 V
• Vitesse de rotation de fonctionnement typique : 2620 min-1 à 3430 min-1
