Présentation

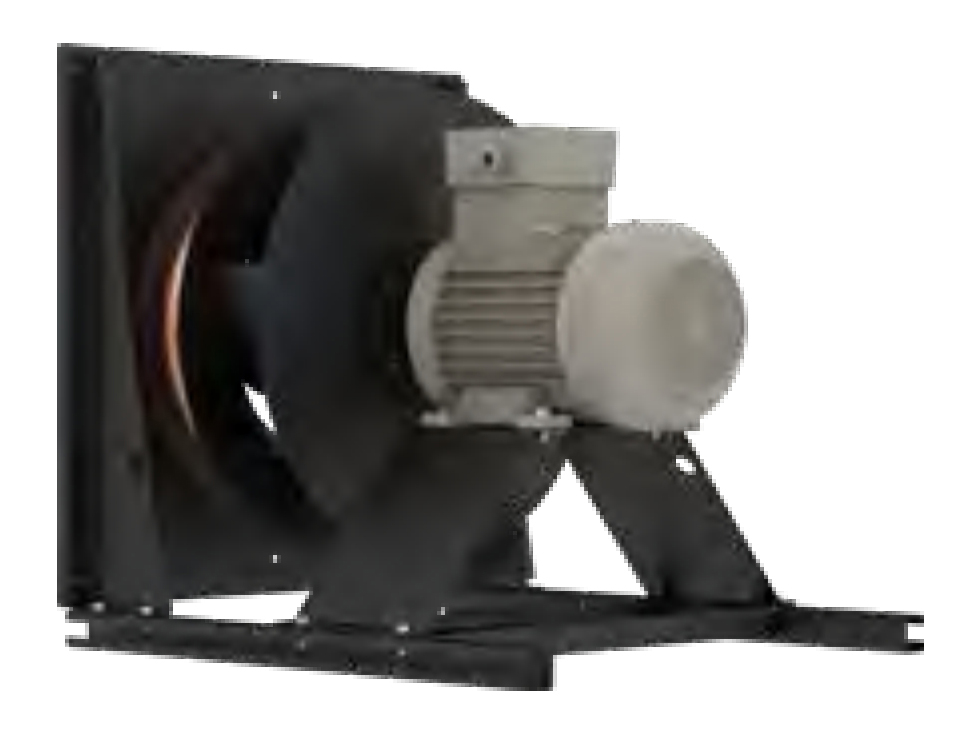

• Le ventilateur centrifuge Ziehl-Abegg C-ATEX ZAmotbasicEx ER31C est conçu pour la mise en surpression ou l'extraction d'air dans des atmosphères potentiellement explosives
• Il est équipé d'une roue centrifuge à haut rendement réalisée en tôle d'acier brillante avec revêtement époxy poudre de classe de résistance 2
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air
• La conception en montage horizontal et la protection moteur par résistance à coefficient de température positif assurent une grande fiabilité de fonctionnement
• Le système présente un indice de protection IP56 et une classe thermique THCL155 pour un service intensif en environnement industriel
Applications
• Ventilation d'extraction dans zones industrielles classées ATEX avec présence de gaz
• Mise en mouvement d'air dans processus industriels nécessitant un contrôle du débit et de la pression
• Surpression ou extraction d'air dans locaux techniques, salles de machines ou installations de process
Avantages
• Très haut rendement énergétique grâce à la combinaison roue centrifuge performante et moteur de rendement IE3
• Sécurité renforcée en atmosphères explosives grâce aux marquages Ex II 2G IIB T4 pour la partie mécanique et électrique
• Large plage de fonctionnement avec variation possible de la fréquence jusqu'à 72 Hz selon les versions
Conception
• Roue centrifuge en tôle d'acier poudrée couleur RAL 9005 avec équilibrage dynamique de précision
• Buse d'entrée intégrant un dispositif de mesure du débit d'air pour l'asservissement et la régulation
• Fitting horizontal avec châssis prévu pour le raccordement à un manchon flexible et une grille de protection
Caractéristiques techniques
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Puissance nominale disponible : 1.10-4.00 kW
• Rendement moteur IE3 : 83.0-88.4 %
• Courant nominal : 2.33-7.59 A
• Vitesse nominale : 2835-2910 tr/min
• Vitesse max autorisée : 2950-4180 tr/min
• Fréquence max autorisée : 52-72 Hz
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Indice de protection : IP56
• Classe thermique d'isolation : 155
• Poids selon version : 42.00-90.00 kg
• Ex marquage ventilateur mécanique : II 2G IIB T4
• Ex marquage moteur électrique : II 2G Ex h IIB T4 Gb
