Présentation
• Le ventilateur Ziehl-Abegg FE2owlet FN080-SDL.6N.V7P5 est conçu pour le refroidissement d'huile de transformateurs et le déplacement d'air à fort débit
• Équipé d'un moteur asynchrone triphasé à 6-6 pôles, il offre plusieurs configurations de tension et de fréquence pour une adaptation aisée aux installations industrielles
• Ce modèle fournit un débit d'air important avec une vitesse de rotation nominale pouvant atteindre 880 min-1 selon le point de fonctionnement
• Sa conception robuste en aluminium avec revêtement à deux couches garantit une excellente tenue à la corrosion et une longue durée de vie en service continu
• Le système intègre une boîte de raccordement et une protection thermique du moteur pour assurer une exploitation fiable dans des environnements exigeants
Applications
• Refroidissement d'huile de transformateurs de puissance en environnement industriel
• Ventilation d'extraction ou de soufflage dans installations de production nécessitant un fort débit d'air
• Refroidissement d'équipements électriques et de locaux techniques soumis à des charges thermiques élevées
• Renouvellement d'air dans bâtiments tertiaires ou salles techniques avec contraintes de fonctionnement en continu
Avantages
• Fonctionnement fiable en service continu grâce à une classe thermique THCL155 et à un moteur asynchrone robuste
• Plage étendue de températures ambiantes admissibles de -40 °C à 70 °C permettant une utilisation dans des environnements sévères

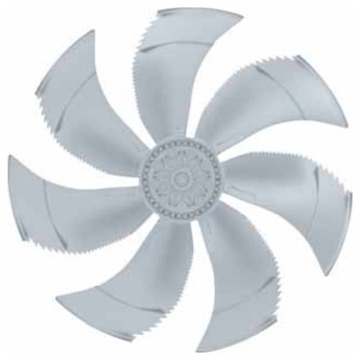

• Rendement aéraulique optimisé par une hélice à 7 pales en aluminium avec profil étudié pour le refroidissement de transformateurs
• Maintenance simplifiée avec boîte à bornes accessible et protection thermique intégrée au moteur
• Compatibilité avec variateurs de fréquence et régulateurs électroniques pour un pilotage précis du débit d'air
Conception
• Moteur asynchrone triphasé à technologie courant alternatif avec couplage triangle ou étoile
• Hélice à 7 pales en aluminium avec peinture à deux couches teinte RAL 9006
• Rotor en aluminium peint à deux couches pour une meilleure résistance à la corrosion
• Indice de protection IP54 assurant une protection contre la poussière et les projections d'eau
• Version avec cloche d'entrée d'air circulaire et grille de protection côté aspiration ou double grille selon l'orientation du flux
Caractéristiques techniques
• Tension nominale : 400 V triphasé en couplage triangle ou étoile
• Fréquences nominales : 50 Hz et 60 Hz
• Puissance d'entrée nominale à 50 Hz : 1.65 kW
• Puissance d'entrée nominale maxi à 60 Hz : 2.40 kW
• Courant nominal à 400 V 50 Hz couplage triangle : 3.50 A
• Vitesse de rotation nominale : 800 min-1
• Vitesse de rotation maxi à vide : 940 min-1
• Débit d'air à pression de sortie 0 Pa : 6.7 m3/s
• Courant de démarrage maxi : 10.0 A
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 70 °C
• Nombre de pales de l'hélice : 7
• Indice de protection électrique : IP54
• Classe thermique moteur : 155
• Niveau de puissance acoustique côté aspiration : 80 dB(A)
