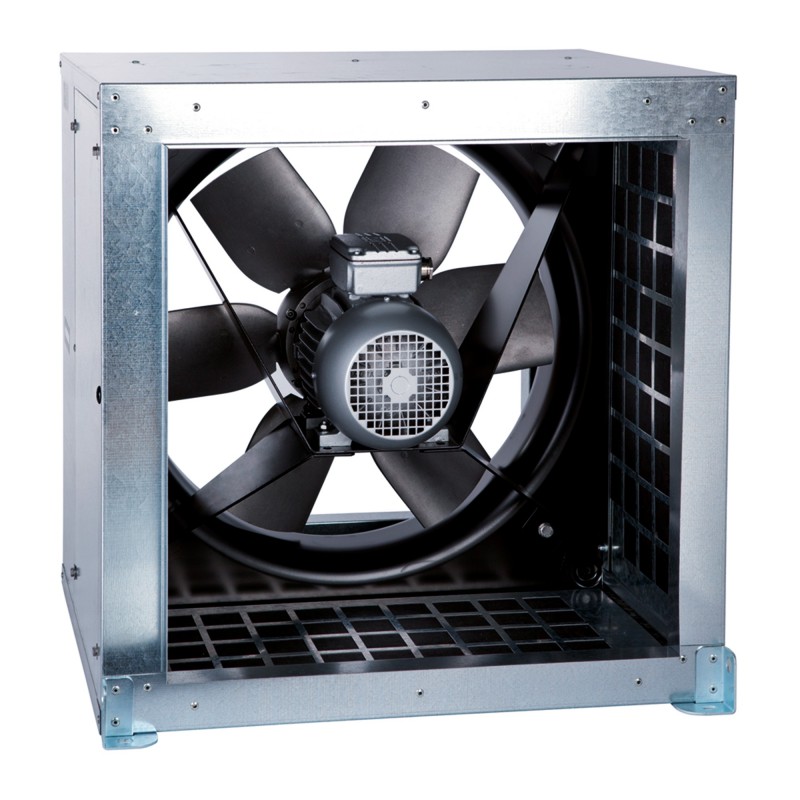

Ventilateur axial en caisson
Vim CHGT F400

Présentation

• Le ventilateur axial en caisson Vim CHGT F400 assure le pompage d'air pour désenfumage avec une large plage de débit et pression, optimisant l'aspiration et le refoulement
• Caisson isolé phoniquement en acier galvanisé avec isolation en mousse de Mélamine (20mm) M1, garantissant réduction du bruit en installation tertiaire et industrielle
• Conçu pour le désenfumage incendie avec marquage CE et classement F400 120, avec sélection informatique EASYVENT pour le calcul et la sélection

Applications

• Désenfumage incendie dans ERP et IGH (classement F400 120)
• Ventilation de locaux tertiaires et locaux industriels
• Remplacement ou intégration en gaines pour extraction d'air et renouvellement d'air
• Installations nécessitant isolation acoustique et grande capacité de débit/pression

Avantages

• Respect du classement F400 120 pour désenfumage incendie certifié
• Large plage de débit jusqu'a 3000-130000 m3/h pour répondre à divers besoins de débit et pression
• Caisson isolé phonique réduisant les émissions sonores en environnement sensible
• Sélection informatique EASYVENT pour un dimensionnement précis et optimisation de la performance

Conception

• Caisson en acier galvanisé avec mousse de Mélamine 20mm M1 pour isolation acoustique
• Bride carrée à l'aspiration et au refoulement pour intégration fluide sur réseau aéraulique
• Hélice 3,5,6,7 ou 9 pales avec angles d'inclinaisons variables et calage à l'arrêt pour ajustement débit/pression
• Virole et support moteur en tôle d'acier galvanisé à chaud de forte épaisseur pour robustesse et tenue en température

Caractéristiques techniques

• Classement : F400 120 (400°C 120 mn)
• Marquage CE : N0370-CPD-0420
• Tailles (diamètre) : Ø 560 / 630 / 710 / 800 / 900 / 1000 / 1250
• Isolation : Mousse de Mélamine 20mm, classement M1
• Motorisation : moteur asynchrone triphasé en accouplement direct, pattes B3, IP55, classe H
• Alimentation : 1 vitesse 230/400V 50Hz ou 2 vitesses 400V 50Hz
• Hélice : 3, 5, 6, 7 ou 9 pales avec calage d'inclinaison des pales à l'arrêt
• Caractéristiques aérauliques : bride carrée à l'aspiration et au refoulement
• Outil de sélection : EASYVENT
• Débit : 3000 à 130000 m3/h
