Présentation

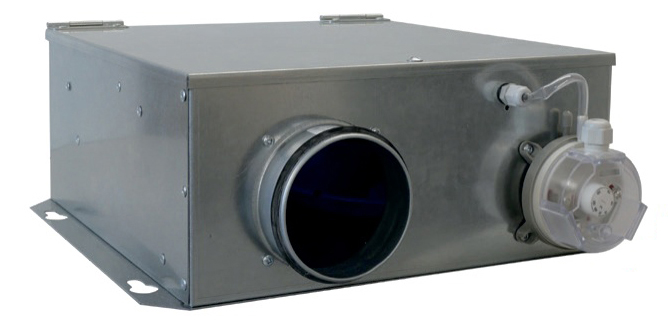

• Le caisson de ventilation France Air KANA ECM est conçu pour l'extraction et l'insufflation d'air propre dans les installations tertiaires
• Équipé d'un moteur à commutation électronique basse consommation, il permet un réglage précis du débit d'air de 0 à 100 %
• Ce modèle extra plat est spécialement adapté aux passages dans des combles et des faux-plafonds où la hauteur disponible est réduite
• Sa conception permet une installation multi-positions avec raccordement sur conduits circulaires de diamètre 100 à 315 mm
• Le système intègre de série un interrupteur cadenassable, un pressostat monté et taré en usine ainsi qu'un boîtier de raccordement IP55
Applications
• Ventilation d'extraction et d'insufflation d'air propre dans les bâtiments tertiaires
• Installation en faux-plafonds et combles lorsque la hauteur disponible est limitée
• Raccordement sur réseaux de gaines circulaires de diamètre 100 à 315 mm
• Ventilation de locaux nécessitant une installation intérieure multi-positions
• Adaptation aux systèmes de régulation de débit ou de pression constants via commandes externes
Avantages
• Moteur à technologie à commutation électronique offrant une très basse consommation énergétique
• Débit d'air ajustable par potentiomètre intégré, signal externe 0 à 10 V ou commandes Evolys
• Très faible hauteur de caisson pour faciliter l'intégration dans les espaces réduits
• Version isolée avec 50 mm de laine de verre pour une réduction significative du niveau sonore
• Interrupteur et pressostat montés et câblés d'usine pour simplifier l'installation électrique
Conception
• Enveloppe en tôle d'acier galvanisé assurant une bonne résistance mécanique
• Version isolée dotée d'une isolation acoustique en laine de verre de 50 mm avec voile de verre noir côté aspiration
• Trappe de visite moto-ventilateur à démontage rapide pour faciliter la maintenance
• Ventilateur centrifuge à réaction à accouplement direct avec moteur à rotor extérieur haut rendement
• Raccordements circulaires d'aspiration et de refoulement munis de joints à lèvre en caoutchouc pour optimiser l'étanchéité
Caractéristiques techniques
• Tailles disponibles : 6 versions de 100 à 315 mm
• Diamètre des raccordements : 100 à 315 mm
• Débit d'air : 0 à 1600 m3/h
• Épaisseur isolation acoustique version isolée : 50 mm
• Tension d'alimentation : 230 V monophasé
• Fréquence d'alimentation : 50 à 60 Hz
• Indice de protection moteur : IP44
• Indice de protection boîtier de raccordement : IP55
• Puissance absorbée tailles 100 à 160 : 95 W
• Puissance absorbée tailles 200 et 250 : 180 W
• Puissance absorbée taille 315 : 220 W
• Intensité nominale tailles 100 à 160 : 0,73 A
• Intensité nominale tailles 200 et 250 : 1,5 A
• Intensité nominale taille 315 : 1,4 A
• Vitesse de rotation tailles 100 à 160 : 3570 tr/min
• Vitesse de rotation tailles 200 et 250 : 3000 tr/min
• Vitesse de rotation taille 315 : 2350 tr/min
• Température max de l'air tailles 100 à 250 : 60 °C
• Température max de l'air taille 315 : 50 °C
• Niveau de puissance acoustique taille 100 standard : 76 dB(A)
• Niveau de puissance acoustique taille 125 standard : 79 dB(A)
• Niveau de puissance acoustique taille 160 standard : 83 dB(A)
• Niveau de puissance acoustique taille 200 standard : 87 dB(A)
• Niveau de puissance acoustique taille 250 standard : 86 dB(A)
• Niveau de puissance acoustique taille 315 standard : 84 dB(A)
• Longueur caisson taille 100 : 491 mm
• Longueur caisson taille 200 : 541 mm
• Longueur caisson taille 315 : 641 mm
• Poids taille 100 standard : 2,5 kg
• Poids taille 100 isolé : 6,2 kg
