Présentation

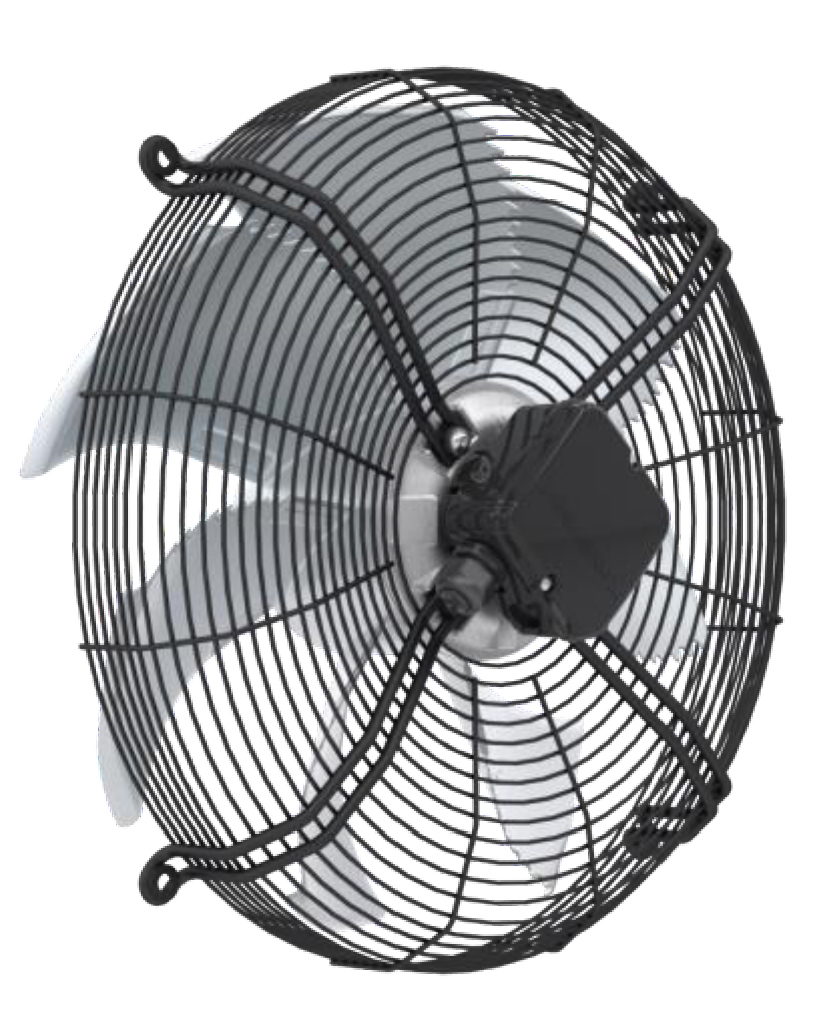

• Le ventilateur axial Ziehl-Abegg FN 050 VDK 4I V7P1 est conçu pour le transport d'air et de mélanges d'air non agressifs dans des installations de ventilation et de climatisation
• Équipé d'une roue à pales en forme de faucille et d'une grille de protection côté aspiration, il offre un fonctionnement aéraulique performant avec un bon niveau de sécurité
• Ce modèle fonctionne en courant triphasé 400 V avec deux vitesses de rotation afin de s'adapter aux besoins de débit et de pression de l'installation
• Sa conception robuste avec rotor et pales en aluminium et protection IP54 permet une utilisation fiable dans des environnements exigeants
• Le système d'entraînement à roulements à billes avec lubrification à vie assure une longue durée de fonctionnement sans entretien intensif
Applications
• Ventilation d'extraction dans les systèmes de réfrigération et de climatisation
• Renouvellement d'air dans les bâtiments tertiaires et industriels
• Ventilation de centrales de traitement d'air et de gaines aérauliques
• Refroidissement d'équipements techniques et de locaux machines
• Applications de ventilation générales nécessitant un ventilateur axial compact
Avantages
• Double vitesse de rotation permettant d'ajuster le débit d'air aux besoins de l'installation
• Rendement statique optimisé avec une efficacité H statique de 34,2 % sur le point de fonctionnement
• Plage de température de fonctionnement étendue avec une température minimale de -40°C pour un usage en ambiance froide
• Protection du moteur par contact thermique intégrable et conception conforme aux principales normes européennes
• Roulements à billes à longue durée de vie limitant les opérations d'entretien et les temps d'arrêt
Conception
• Roue à pales en forme de faucille en aluminium non peint pour un bon rendement aéraulique
• Grille de protection annulaire côté aspiration et court diffuseur d'aspiration pour un montage en manchette
• Moteur à rotor externe triphasé 400 V à deux vitesses de rotation 1340 tours par minute et 940 tours par minute
• Boîte à bornes K62 montée sur stator pour un raccordement électrique simplifié
• Classe thermique 155 et indice de protection IP54 pour une bonne tenue aux contraintes thermiques et à la poussière
Caractéristiques techniques
• Numéro d'article : 140056
• Tension d'alimentation : 400 V triphasé 50 Hz
• Nombre de vitesses : 2 vitesses
• Puissance absorbée : 0,84 kW à grande vitesse
• Puissance absorbée secondaire : 0,54 kW à petite vitesse
• Courant nominal : 1,45 A à grande vitesse
• Courant nominal secondaire : 0,96 A à petite vitesse
• Vitesse de rotation : 1340 tours par minute à grande vitesse
• Vitesse de rotation secondaire : 940 tours par minute à petite vitesse
• Débit sur rendement optimal : 6159 m3/h
• Augmentation de pression sur rendement optimal : 149 Pa
• Efficacité statique : 34,2 %
• Grade d'efficacité : 41,3
• Nombre de pales : 7 pales
• Poids : 13,30 kg
• Température minimale de fonctionnement : -40°C
• Classe de protection moteur : IP54
• Classe thermique : 155
