Présentation

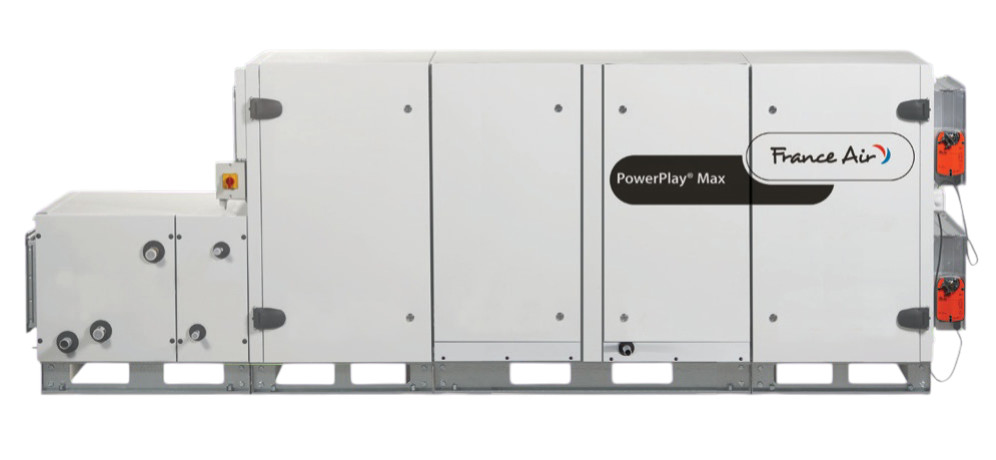

• La centrale de traitement d'air France Air PowerPlay Max 90/95 est conçue pour le renouvellement d'air hygiénique avec récupération d'énergie dans les bâtiments tertiaires et industriels
• Elle intègre un échangeur rotatif pour la version 90 ou un échangeur à contre-flux pour la version 95 afin d'atteindre une très haute efficacité énergétique
• Ce modèle est équipé d'une régulation intégrée Oxéo Max permettant une gestion optimisée des débits d'air, des batteries de chauffage et de refroidissement ainsi que de la qualité d'air
• Sa conception monobloc à panneaux double peau avec isolation en laine minérale assure une excellente performance thermique et acoustique tout en facilitant l'installation en intérieur ou en extérieur
• Le système est certifié Eurovent selon la norme EN 1886 et couvre des débits d'air de 1 000 à 35 000 m3/h selon les versions et les tailles
Applications
• Ventilation d'extraction et d'insufflation double flux dans les bâtiments tertiaires
• Renouvellement d'air hygiénique et traitement d'air dans les hôtels, EHPAD et MAPAD
• Chauffage et rafraîchissement de l'air neuf dans les locaux industriels
• Récupération d'énergie sur l'air extrait pour réduction des consommations de chauffage et de climatisation
• Traitement d'air avec contrôle de la qualité d'air intérieure par capteurs de CO2, d'humidité et de température
Avantages
• Installation facilitée par une conception plug and play avec un seul point de raccordement électrique et une régulation préprogrammée en usine
• Réduction du coût global d'exploitation grâce à une efficacité de récupération d'énergie jusqu'à 95 % et à des moteurs à commutation électronique basse consommation
• Confort acoustique et intégration architecturale optimisés par des dimensions compactes, des piquages multiorientations et la possibilité de montage intérieur ou extérieur
• Qualité d'air intérieure améliorée grâce à un double étage de filtration jusqu'à la classe ISO ePM1 80 % et au suivi d'encrassement par transducteur de pression
• Souplesse d'utilisation avec de multiples modes de régulation, une communication native Modbus et BACnet/IP ainsi qu'un webserveur intégré pour la supervision
Conception
• Structure autoportante pour les tailles 10 à 70 et châssis en tôle pour les tailles 80 et 100
• Panneaux double peau de 45 mm avec parement extérieur en acier zingué plasto-filmé et isolation en laine de roche d'une conductivité thermique de 0,037 W/mK
• Ventilateurs à entraînement direct de type plug fan avec moteurs ECM ou PM et variateur de fréquence pour l'ajustement des débits
• Échangeur rotatif Amalva avec efficacité jusqu'à 85 % ou échangeur à plaques contre-flux Plate Industry avec efficacité jusqu'à 95 % selon la version choisie
• Deux étages de filtration possibles avec des médias de classe ISO grossier 65 % à ISO ePM1 80 % pour l'air neuf et l'air rejeté
Caractéristiques techniques
• Plage de débit PowerPlay Max 90 : 1000 à 35000 m3/h
• Plage de débit PowerPlay Max 95 : 1000 à 21600 m3/h
• Pression statique maximum : 900 Pa
• Épaisseur d'isolation des panneaux : 45 mm
• Densité de la laine minérale : 44 kg/m2
• Conductivité thermique de l'isolation : 0,037 W/mK
• Efficacité échangeur rotatif : jusqu'à 85 %
• Efficacité échangeur contre-flux : jusqu'à 95 %
• Température air batterie électrique : jusqu'à 40 °C
• Température de déclenchement protection thermique automatique batterie électrique : 90 °C
• Température de déclenchement protection thermique manuelle batterie électrique : 120 °C
• Pression de service batterie eau chaude : 10 bars
• Température max de l'eau batterie chaude : 100 °C
• Classe de résistance à la corrosion caisson : C3
• Rendement moteurs ECM : jusqu'à 92 %
