Présentation

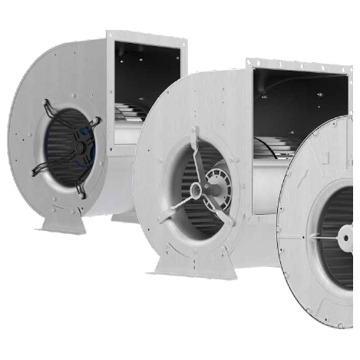

• Le ventilateur centrifuge Ziehl-Abegg R-model range / P-model range / S-model range est conçu pour le déplacement d'air dans de nombreuses applications de ventilation industrielle et tertiaire
• Équipé de moteurs à rotor externe en technologie électronique commutée ou courant alternatif, il offre une large plage de fonctionnement avec un rendement énergétique optimisé
• Ce modèle se décline en versions à aspiration simple ou double, avec des roues à aubes inclinées vers l'avant adaptées à l'intégration dans des caissons ou des gaines
• Sa conception robuste avec des composants durables assure une fiabilité élevée même en fonctionnement continu dans des environnements exigeants
• Le système propose également des versions protégées contre les explosions pour les zones ATEX 1 et 2, répondant aux prescriptions de sécurité les plus strictes
Applications
• Ventilation générale de bâtiments tertiaires et industriels avec débits d'air moyens à élevés
• Intégration dans des machines d'emballage et de production nécessitant un refroidissement ou une évacuation d'air
• Utilisation dans des postes de travail en salle propre avec exigences de propreté de l'air
• Ventilation résidentielle centralisée pour maisons individuelles ou logements collectifs
• Refroidissement et ventilation d'équipements de télécommunication et d électronique de puissance
Avantages
• Composants robustes et durables garantissant une longue durée de vie en service continu
• Association optimale entre la roue et la volute pour un rendement aéraulique élevé
• Large plage de débits et de pressions permettant d'adapter le ventilateur à de nombreuses configurations
• Possibilité de versions antidéflagrantes certifiées ATEX et IECEx pour zones explosives
• Motorisations en technologie électronique commutée à haut rendement réduisant la consommation d'énergie
Conception
• Roues à aubes inclinées vers l'avant optimisées pour le fonctionnement en volute spirale
• Exécution à simple ou double aspiration selon les besoins de débit et d'intégration
• Moteurs à rotor externe avec électronique intégrée pour les versions en technologie électronique commutée
• Plage de diamètres comprise entre 108 mm et 450 mm pour les versions à simple aspiration
• Structure permettant le fonctionnement avec des températures de fluide allant de -20°C à +80°C
Caractéristiques techniques
• Débit d'air maximum R-range : 13000 m3/h
• Débit d'air maximum P-range : 8100 m3/h
• Débit d'air maximum S-range : 8100 m3/h
• Augmentation de pression maximum R-range : 1200 Pa
• Augmentation de pression maximum P-range : 1050 Pa
• Augmentation de pression maximum S-range : 1050 Pa
• Température de fluide admissible minimum : -20°C
• Température de fluide admissible maximum : 80°C
• Diamètre R-range simple aspiration : 108 à 450 mm
• Diamètre R-range double aspiration : 250 à 450 mm
• Diamètre P-range : 140 à 450 mm
• Diamètre S-range simple aspiration : 280 à 400 mm
• Diamètre S-range double aspiration : 200 à 400 mm
• Plage de puissance moteurs technologie électronique commutée : 0.15 à 4.2 kW
• Plage de puissance moteurs courant alternatif : 0.15 à 2.9 kW
