Présentation

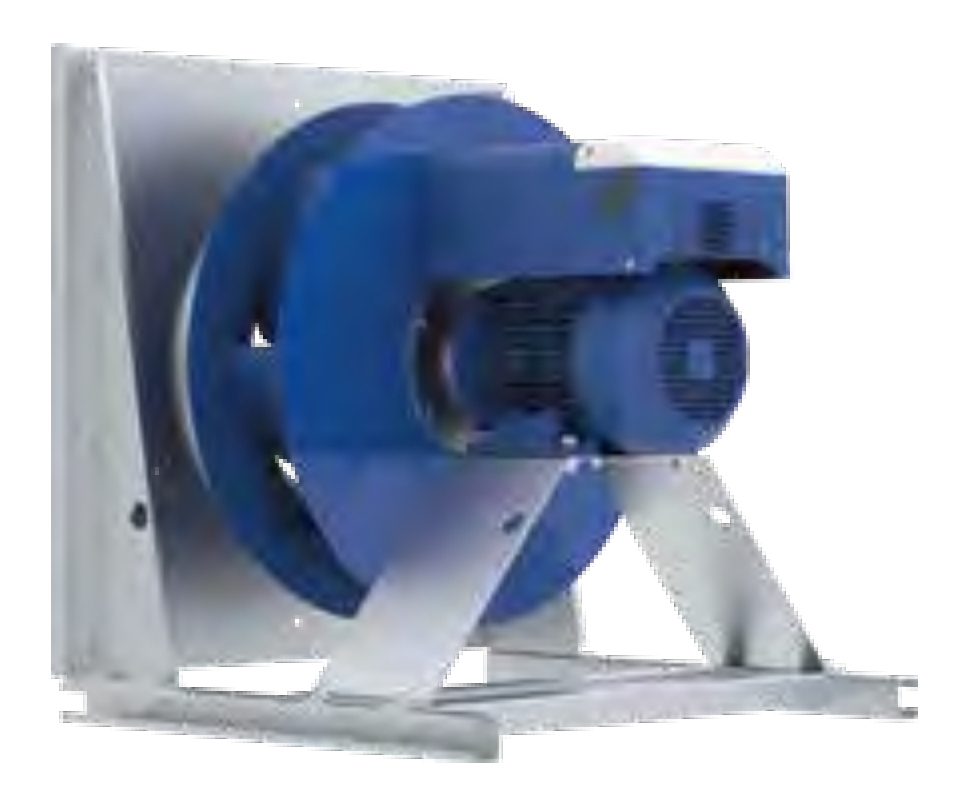

• Le ventilateur plug fan Ziehl-Abegg ER11C-8IN.K7.1R est conçu pour l'extraction et l'insufflation d'air dans des systèmes de ventilation à haute performance
• Il est équipé d'une roue centrifuge à haut rendement réalisée en tôle brillante avec revêtement par poudre de classe de résistance 1 de couleur bleue RAL 5002
• Ce modèle intègre une buse d'entrée avec dispositif de mesure permettant le contrôle précis du débit d'air dans l'installation
• La motorisation PMblue à commutation électronique avec module de commande PMlcontrol basic-M assure un rendement énergétique élevé et une régulation fine de la vitesse
• Le système est prévu pour un montage en position horizontale et garantit une exploitation fiable dans des conditions de service exigeantes
Applications
• Ventilation d'extraction et d'insufflation dans les centrales de traitement d'air de bâtiments tertiaires
• Renouvellement d'air dans les installations industrielles nécessitant un débit d'air important et un rendement élevé
• Intégration dans des caissons ou modules aérauliques pour la ventilation de process en milieu commercial ou logistique
Avantages
• Rendement énergétique élevé du moteur PMblue permettant de réduire la consommation électrique de l'installation
• Mesure intégrée du débit d'air grâce à la buse d'entrée instrumentée pour un pilotage précis du système aéraulique
• Conformité aux exigences réglementaires ErP 2015 avec un niveau d'efficacité adapté aux futures évolutions
• Protection du moteur par résistance à coefficient de température positif et degré de protection IP54 pour une fiabilité accrue
• Plage de tension et de fréquence étendue autorisant une adaptation aisée aux réseaux électriques internationaux
Conception
• Roue centrifuge en tôle brillante avec revêtement par poudre de classe de résistance 1 coloris RAL 5002
• Buse d'entrée profilée intégrant un dispositif de mesure pour la surveillance du débit d'air
• Moteur synchrone à aimants permanents PMblue équipé d'un module de commande PMlcontrol basic-M
• Montage prévu en position horizontale avec interfaces pour raccordement flexible et grille de protection
• Isolation thermique du groupe en classe 155 pour une tenue en température optimisée
Caractéristiques techniques
• Puissance nominale : 21.40 kW
• Tension nominale : 380-480 V
• Fréquence nominale : 50-60 Hz
• Rendement moteur : 92.7 %
• Courant nominal : 33.0-26.0 A
• Vitesse nominale : 920 tr/min
• Vitesse maximale : 880 tr/min
• Puissance absorbée : 23.00 kW
• Rendement aéraulique maximal : 69.0 %
• Indice d'efficacité réel Nactual : 68.3
• Température minimale du fluide : -20 °C
• Température maximale du fluide à vitesse maximale : 40 °C
• Degré de protection moteur : IP54
• Classe thermique d'isolation : 155
• Masse totale du ventilateur : 586.00 kg
• Longueur totale T : 1630 mm
• Largeur T1 : 1374 mm
• Hauteur T3 : 1432 mm
• Hauteur de pied T4 : 160 mm
• Hauteur d'axe H2 : 1161 mm
