Présentation

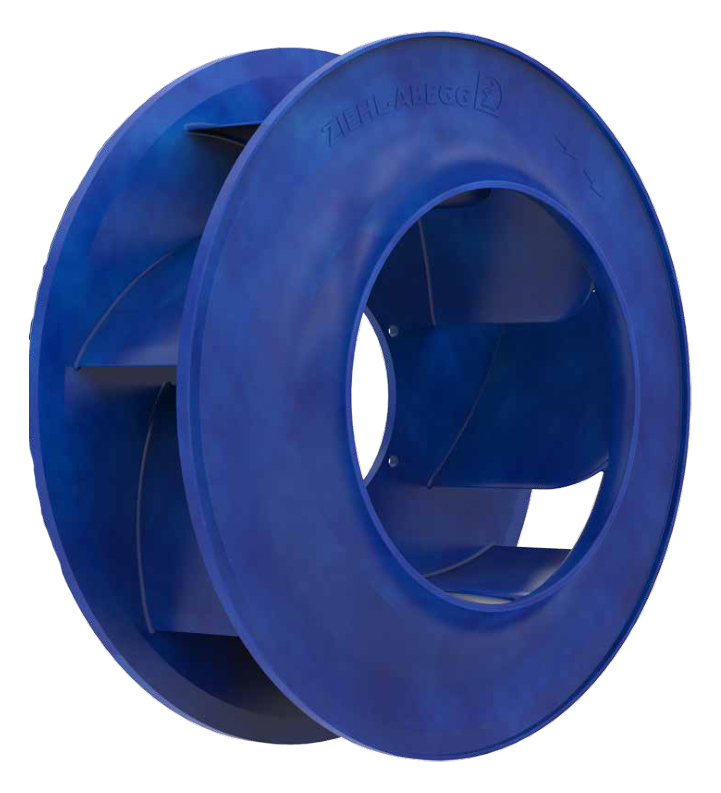

• Le ventilateur Ziehl-Abegg C MODEL RANGE CPRO est conçu pour la ventilation industrielle exigeante nécessitant de forts débits d'air et des pressions élevées
• Équipé d'une roue centrifuge haute performance, il assure un fonctionnement efficace avec des niveaux sonores maîtrisés
• Ce modèle offre une large plage de dimensions permettant d'adapter précisément le ventilateur aux besoins de chaque installation
• Sa conception modulaire autorise la combinaison avec différents types de moteurs, y compris des versions à haut rendement et des variantes antidéflagrantes
• Le système permet une intégration aisée dans des installations neuves ou en rénovation grâce à de multiples positions de montage
Applications
• Ventilation de centrales de traitement d'air et d'unités de conditionnement d'air dans le tertiaire et l'industrie
• Refroidissement d'équipements électroniques et de datacenters nécessitant une circulation d'air fiable
• Extraction et soufflage d'air dans les procédés de séchage et les lignes de production
• Ventilation d'installations chimiques, pétrochimiques et de salles blanches avec exigences élevées
• Utilisation dans les secteurs ferroviaire, maritime et sur camions pour des systèmes de ventilation spécifiques
Avantages
• Rendement aéraulique élevé permettant de réduire la consommation d'énergie des installations de ventilation
• Plage de débit très étendue pour couvrir des besoins allant de la petite installation jusqu'aux grandes centrales
• Compatibilité avec des moteurs à commutation électronique EC et des moteurs synchrones à aimants permanents pour un contrôle précis
• Versions certifiées pour atmosphères potentiellement explosives afin de sécuriser les applications à gaz inflammables
• Mesure du débit d'air possible à l'entrée pour un pilotage optimisé et une maintenance facilitée
Conception
• Roue centrifuge disponible en différentes tailles pour des diamètres compris entre 220 mm et 1 120 mm
• Construction adaptable en acier et autres matériaux pour répondre aux contraintes mécaniques et environnementales
• Intégration possible de moteurs rotor externe ou rotor interne selon la configuration choisie
• Conception prévue pour de hautes vitesses périphériques avec moteurs normalisés IEC
• Configuration modulaire permettant l'association de différents concepts moteurs et de systèmes de régulation intégrés
Caractéristiques techniques
• Débit d'air max : 115000 m3/h
• Pression statique max : 3100 Pa
• Débit d'air version Cpro max : 30000 m3/h
• Pression statique version Cpro max : 2500 Pa
• Température du fluide permise : -20°C à +80°C
• Température du fluide permise version Cpro : -35°C à +80°C
• Plage de diamètres de roue : 220 à 1120 mm
• Plage de diamètres de roue version Cpro : 250 à 630 mm
• Puissance moteur ECblue : 0,5 à 6,0 kW
• Puissance moteur rotor interne AC : 0,21 à 0,94 kW
• Puissance moteur IEC : 0,75 à 75 kW
• Nombre de moteurs ECblue disponibles : 3 versions
• Nombre de moteurs AC rotor interne disponibles : 5 versions
• Tension d'alimentation typique : 230 à 400 V
• Fréquence d'alimentation : 50 à 60 Hz
