Moto-ventilateur centrifuge à action sans moteur
Vim DA

Présentation

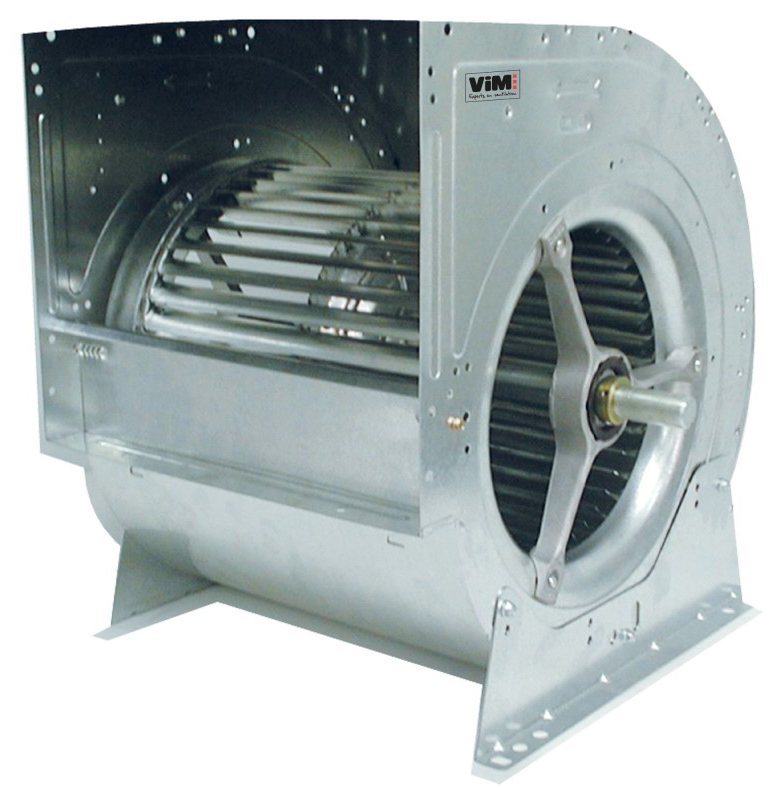

• Le moto-ventilateur centrifuge Vim DA est un ventilateur à action sans moteur destiné aux installations de traitement et de circulation d'air jusqu'à 50 000 m3/h
• Équipée d'une volute double ouïes en tôle d'acier galvanisé, l'unité se raccorde facilement aux caissons de ventilation, aérothermes et équipements de climatisation pour optimiser le pompage et le refoulement de l'air
• Ce modèle se décline en versions DA NT, DA RTC et DA RTCE pour couvrir un large éventail de conditions de pression et de HMT dans les réseaux aérauliques
• Sa conception à turbine galvanisée et structure renforcée sur certaines versions garantit une excellente étanchéité, une bonne stabilité mécanique et un contrôle fiable du débit d'air
• Idéale pour les opérations de renouvellement d'air et de ventilation industrielle, cette solution s'intègre dans tout système hydraulique associé aux batteries de chauffage ou de refroidissement nécessitant une pression d'air maîtrisée

Applications
• Remplacement de moto-ventilateurs existants dans les installations de ventilation et de traitement d'air
• Intégration dans les centrales de climatisation et les systèmes de conditionnement d'air pour le renouvellement et la circulation des flux
• Équipement des aérothermes pour le soufflage d'air chaud ou tempéré dans les locaux industriels et tertiaires
• Montage dans les caissons de ventilation pour l'aspiration et le refoulement de l'air dans les réseaux aérauliques
• Utilisation en ventilation industrielle sur lignes de production nécessitant un débit d'air contrôlé

Avantages
• Large plage de débit grâce à une gamme couvrant de 500 à 50 000 m3/h pour s'adapter à de nombreuses installations aérauliques
• Construction robuste en tôle d'acier galvanisé offrant une bonne résistance mécanique et une durabilité élevée en environnement tertiaire ou industriel
• Modularité accrue grâce aux trois versions DA NT, DA RTC et DA RTCE permettant d'ajuster le niveau de renfort et les options de paliers selon les contraintes de pression
• Maintenance simplifiée avec accès direct à la turbine et à la volute pour les opérations de nettoyage ou de contrôle périodique
• Compatibilité étendue avec de nombreux accessoires comme brides de refoulement, supports moteur et pieds antivibratiles pour une intégration facilitée dans le système existant

Conception
• Volute double ouïes en tôle d'acier galvanisé assurant un guidage efficace du flux d'air et limitant les pertes de charge
• Turbine à action en acier galvanisé dimensionnée sur 15 tailles de roue de 7/7 à 30/28 pour couvrir de multiples configurations de débit et de pression
• Renforts en acier galvanisé formant une structure cubique sur les versions RTC et RTCE pour une meilleure rigidité et une tenue accrue aux efforts dynamiques
• Série poucique de moto-ventilateurs permettant un interchange standardisé avec de nombreux matériels existants en remplacement
• Options de configurations doubles ou triples pour les versions DA RTC et DA RTCE afin d'obtenir des performances de débit et de pression adaptées aux besoins élevés de ventilation

Caractéristiques techniques
• Versions : DA NT, DA RTC, DA RTCE avec volute standard ou renforcée
• Tailles de roue : 15 dimensions de 7/7 à 30/28
• Matériaux : tôle et turbine en acier galvanisé avec renforts cubiques sur versions renforcées
• Montage : intégration dans caissons, aérothermes ou centrales de traitement d'air
• Accessoires : brides de refoulement, supports moteurs, pieds de support et plots antivibratiles
• Motorisation : ventilateur motorisable avec puissance moteur jusqu'à 2,2 kW sur support DA NT
• Applications : ventilation, climatisation, traitement et renouvellement d'air
• Caractéristiques aérauliques : identiques à la gamme DAP
• Débit : 500-50 000 m3/h selon taille et configuration
