Présentation

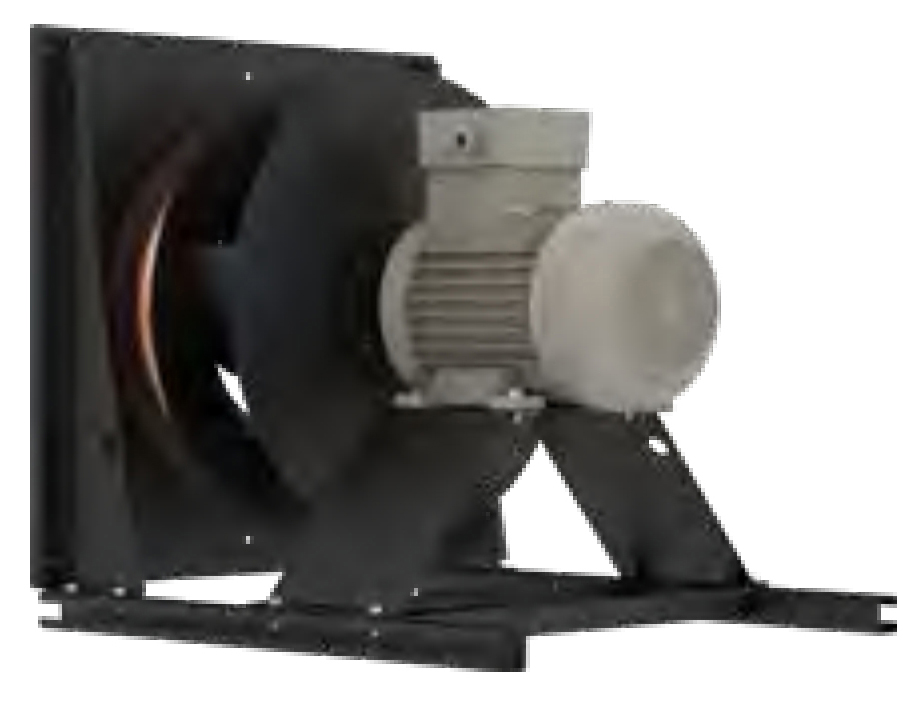

• Le ventilateur centrifuge ATEX avec moteur IE3 Ziehl-Abegg C-ATEX ZAmotbasicEx ER63C est conçu pour la ventilation d'air en zone à risque d'explosion
• Il est équipé d'une roue centrifuge haut rendement en tôle d'acier brillante avec revêtement poudre résistante classe 2
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air
• Sa conception en exécution ATEX avec indice de protection IP56 assure un haut niveau de sécurité en atmosphères explosives
• Le système fonctionne avec un moteur asynchrone IE3 protégé par résistance PTC pour une fiabilité accrue
Applications
• Ventilation et extraction d'air en zones industrielles classées ATEX
• Renouvellement d'air dans les installations chimiques et pétrochimiques
• Désenfumage et dépoussiérage d'air chargé en particules non inflammables
• Integration dans des centrales de traitement d'air pour environnements explosifs
• Refroidissement d'équipements et d'armoires en atmosphères à gaz inflammables
Avantages
• Rendement énergétique élevé grâce au moteur IE3 et à la roue centrifuge optimisée
• Sécurité renforcée avec marquage Ex mécanique II 2G IIB T4 et marquage Ex électrique II 2G Ex h IIB T4 Gb
• Large plage de puissances disponibles de 1,5 kW à 15,0 kW pour s'adapter aux besoins des installations
• Contrôle aéraulique facilité par la buse d'entrée équipée d'un dispositif de mesure de débit d'air
• Construction robuste avec revêtement RAL 9005 résistant pour une longue durée de vie en service intensif
Conception
• Roue centrifuge en tôle d'acier brillante avec revêtement poudre classe de résistance 2 RAL 9005
• Buse d'entrée avec coefficients de buse standard k égal à 381 et avec grille de protection k égal à 334
• Position de montage horizontale pour une integration facile dans les caissons et centrales
• Moteur asynchrone triphasé 3 x 400 V, 50 Hz avec protection par résistance PTC et classe thermique 155
• Indice de protection mécanique et électrique IP56 pour une excellente résistance à la poussière et aux projections d'eau
Caractéristiques techniques
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Plage de puissance : 1,5 à 15,0 kW
• Rendement moteur minimum : 82,5 %
• Rendement moteur maximum : 92,3 %
• Courant nominal minimum : 3,70 A
• Courant nominal maximum : 27,90 A
• Vitesse nominale minimum : 955 tr/min
• Vitesse nominale maximum : 1470 tr/min
• Vitesse maximum minimum : 1010 tr/min
• Vitesse maximum maximum : 2060 tr/min
• Température minimale du fluide : -20 °C
• Température maximale du fluide : 40 °C
• Poids minimum : 122,00 kg
• Poids maximum : 277,00 kg
• Longueur T minimum : 720 mm
• Longueur T maximum : 880 mm
• Longueur T1 minimum : 795 mm
• Longueur T1 maximum : 1024 mm
• Hauteur H2 minimum : 629 mm
• Hauteur H2 maximum : 783 mm
