Présentation

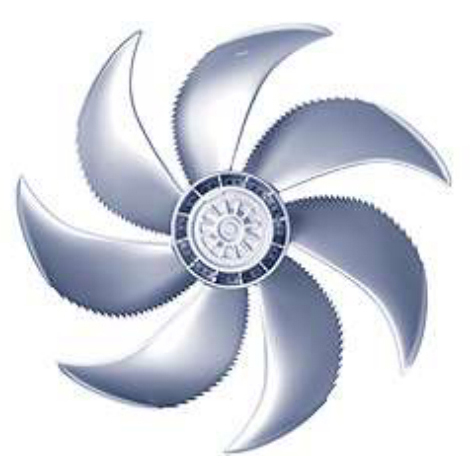

• Le ventilateur axial Ziehl-Abegg FN071-VDQ.6N.A7P2 est conçu pour le déplacement d'air dans des installations de ventilation et de climatisation exigeantes
• Équipé d'un moteur asynchrone deux vitesses et d'une roue à pales profilées en aluminium, il assure un fonctionnement fiable en service continu
• Ce modèle fonctionne sur une alimentation triphasée 400 V à 50 Hz avec couplage étoile triangle pour optimiser le démarrage et le rendement
• Sa conception permet une régulation de vitesse à 100% et une utilisation en gaine ou en montage mural avec anneau support
• Le système est dimensionné pour une température d'air ambiant jusqu'à 60°C avec un degré de protection IP54 et une classe thermique 155
Applications
• Ventilation d'extraction et de soufflage dans les bâtiments tertiaires et industriels
• Refroidissement d'équipements techniques et de locaux de process nécessitant un fort débit d'air
• Intégration dans des centrales de traitement d'air et des caissons de ventilation
• Renouvellement d'air dans les parkings, entrepôts et ateliers de production
• Applications de ventilation générale nécessitant un ventilateur axial à deux vitesses
Avantages
• Régulation de vitesse possible sur toute la plage de fonctionnement pour une adaptation précise aux besoins d'air
• Plage de température d'utilisation étendue de -40°C à 70°C selon la configuration d'installation
• Roue en aluminium moulé sous pression offrant une grande stabilité mécanique et une longue durée de vie
• Degré de protection IP54 et classe thermique 155 garantissant une bonne tenue en environnement industriel
• Version deux vitesses permettant de choisir entre fonctionnement économique et fonctionnement à débit élevé
Conception
• Roue à pales en forme de faucille de type bionique en aluminium moulé sous pression
• Construction optimisée pour une buse d'entrée complète afin d'améliorer le rendement aéraulique
• Moteur asynchrone triphasé deux vitesses couplé en étoile triangle pour alimentation 3 x 400 V
• Peinture standard noire couleur RAL 9005 sur le ventilateur, l'anneau mural et la suspension
• Possibilité d'ajouter des grilles de protection côté aspiration et côté refoulement en accessoires
Caractéristiques techniques
• Tension d'alimentation : 400 V
• Fréquence électrique : 50 Hz
• Type d'alimentation : 3 phases
• Puissance absorbée haute vitesse : 2.60 kW
• Puissance absorbée basse vitesse : 1.70 kW
• Courant nominal haute vitesse : 4.80 A
• Courant nominal basse vitesse : 2.90 A
• Vitesse de rotation haute vitesse : 1330 tr/min
• Vitesse de rotation basse vitesse : 1050 tr/min
• Facteur de puissance cos phi : 0.78
• Classe de rendement énergétique : 2015
• Rendement électrique partiel : 37.9 %
• Rendement nominal : 41.7 %
• Température ambiante max d'utilisation : 60 °C
• Plage de température possible : -40 à 70 °C
• Degré de protection moteur : IP54
• Classe thermique moteur : 155
• Dimensions hors tout : 850 x 850 x 298 mm
• Masse du ventilateur : 36.9 kg
