Présentation

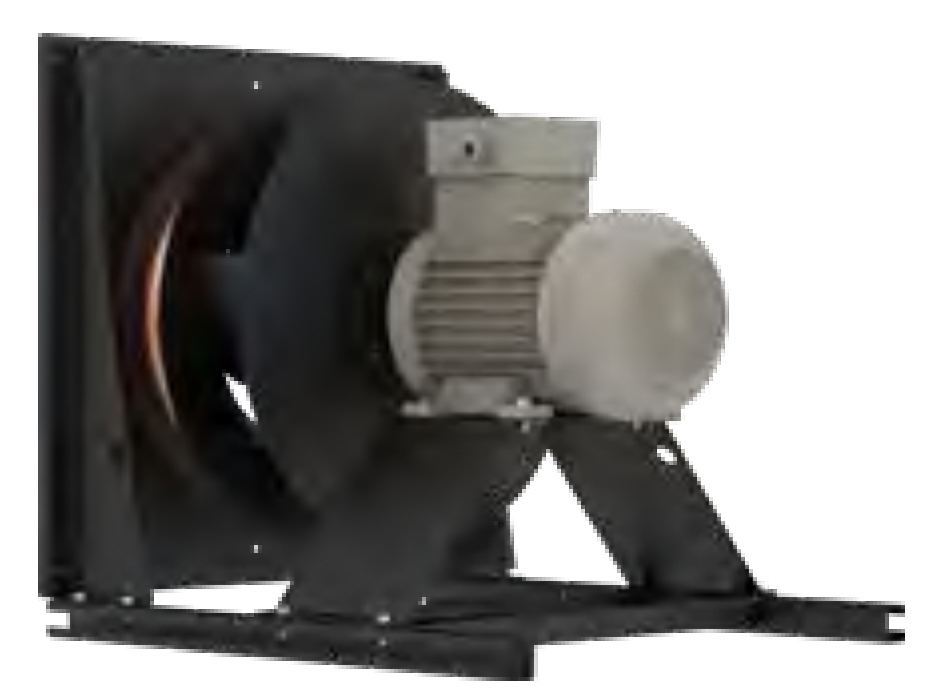

• Le ventilateur centrifuge antidéflagrant Ziehl-Abegg C-ATEX ZAmotbasicEx ER56C est conçu pour la ventilation d'air en zones à risque d'explosion de gaz
• Équipé d'une roue centrifuge à haut rendement, il permet un transport d'air fiable avec une faible consommation électrique
• Ce modèle comprend une volute plug avec une roue en tôle brillante revêtue par poudre de classe de résistance 2 RAL 9005
• Sa conception intègre une buse d'entrée avec dispositif de mesure pour le contrôle du débit d'air en fonctionnement
• Le système est prévu pour un montage horizontal et associe un moteur asynchrone IE3 protégé par résistance PTC et indice de protection IP56
Applications
• Ventilation d'extraction d'air en zones industrielles classées ATEX
• Mise en surpression ou extraction d'air dans les locaux techniques contenant des gaz inflammables
• Renouvellement d'air dans les installations de process où une atmosphère explosive peut se former
Avantages
• Roue centrifuge à haut rendement offrant une performance énergétique optimisée
• Conception antidéflagrante avec marquage Ex pour le ventilateur et le moteur, adaptée aux zones gaz
• Surveillance facilitée grâce à la buse d'entrée équipée d'un dispositif de mesure du débit d'air
Conception
• Roue centrifuge en tôle brillante revêtue par poudre de classe de résistance 2 en couleur RAL 9005
• Buse d'entrée avec dispositif de mesure intégré pour la mesure du débit d'air
• Position de montage horizontale avec ensemble moteur-ventilateur compact
Caractéristiques techniques
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Puissance nominale : 1.5-11 kW
• Rendement moteur : 82.5-91.6 %
• Courant nominal : 3.70-20.90 A
• Vitesse nominale : 955-1470 tr/min
• Vitesse max : 1220-2260 tr/min
• Fréquence max : 48-77 Hz
• Température minimale du fluide : -20 °C
• Température maximale du fluide : 40 °C
• Indice de protection : IP56
• Classe thermique : 155 °C
• Poids suivant version : 106-260 kg
• Marquage Ex ventilateur : II 2G IIB T4
• Marquage Ex moteur : II 2G Ex h IIB T4 Gb
