Présentation

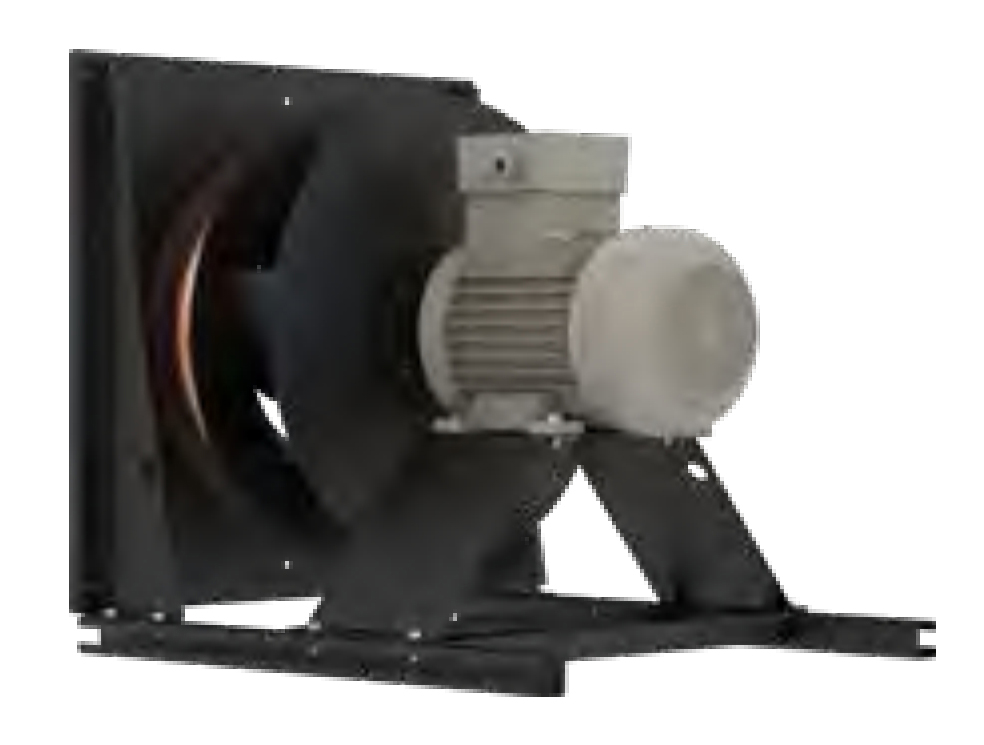

• Le ventilateur centrifuge Ziehl-Abegg C-ATEX ZAmotbasicEx ER40C est conçu pour l'extraction et l'insufflation d'air dans des atmosphères explosibles de catégorie II 2G
• Il est équipé d'une roue centrifuge à haut rendement réalisée en tôle d'acier brillante avec revêtement poudre de classe de résistance 2 RAL 9005
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle du débit d'air en fonctionnement
• Sa conception en exécution ATEX avec marquage II 2G IIB T4 assure une sécurité renforcée pour les installations en zones à risque
• Le système est prévu pour un montage horizontal et fonctionne avec un moteur asynchrone de rendement élevé IE3 protégé en IP56
Applications
• Ventilation d'extraction d'air dans des zones ATEX de type II 2G en industrie chimique
• Insufflation et reprise d'air dans des installations de process présentant des risques de gaz explosibles
• Ventilation de locaux techniques et de salles de machines soumis à des contraintes de sécurité renforcées
• Intégration dans des centrales de traitement d'air destinées aux environnements classés ATEX
• Renouvellement d'air dans des bâtiments industriels nécessitant un contrôle précis du débit d'air
Avantages
• Rendement énergétique élevé grâce à la combinaison d'une roue centrifuge optimisée et d'un moteur IE3
• Sécurité d'utilisation accrue en atmosphères explosibles grâce au double marquage ATEX du ventilateur et du moteur
• Contrôle facilité du débit d'air par la présence d'un dispositif de mesure intégré dans la buse d'entrée
• Large plage de puissances disponibles permettant d'adapter le ventilateur aux besoins réels de l'installation
• Protection mécanique et électrique renforcée avec indice de protection IP56 et classe thermique THCL155
Conception
• Roue centrifuge en tôle d'acier brillante avec revêtement poudre RAL 9005 de classe de résistance 2 L-TI-0585
• Montage en position horizontale H avec ventilateur de type plug fan pour intégration aisée dans des caissons
• Moteur asynchrone triphasé IE3 équipé d'une protection par résistance à coefficient de température positif
• Indice de protection moteur IP56 adapté aux environnements industriels exigeants et poussiéreux
• Conception certifiée ATEX avec marquage ventilateur II 2G IIB T4 et marquage moteur II 2G Ex h IIB T4 Gb
Caractéristiques techniques
• Plage de puissance nominale : 1.1-5.5 kW
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Rendement moteur : 84.5-89.4 %
• Courant nominal : 2.35-10.60 A
• Vitesse nominale : 1435-2940 tr/min
• Vitesse max : 1970-3340 tr/min
• Fréquence max : 52-89 Hz
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Degré de protection : IP56
• Classe thermique : THCL155
• Poids selon version : 68-136 kg
• Longueur T : 562-712 mm
• Hauteur H2 : 535-582 mm
