Présentation

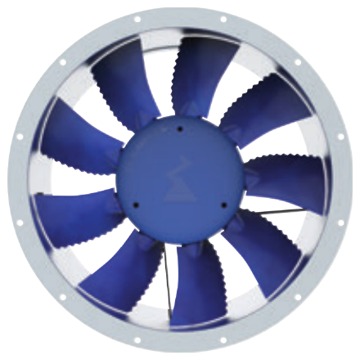

• Le ventilateur Ziehl-Abegg MAXventowlet DN71V est conçu pour la ventilation industrielle en courant triphasé à 4 ou 6 pôles
• Il est équipé d'une roue à 9 pales en matériau composite haute performance pour assurer un rendement aéraulique élevé
• Ce modèle fonctionne avec une tension assignée de 3-460 V et une fréquence assignée de 60 Hz pour une intégration facile dans les réseaux électriques industriels
• Sa conception à moteur standard NEMA avec protection totalement fermée ventilée assure une grande fiabilité en environnement exigeant
• Le système est adapté à des températures ambiantes comprises entre -20 °C et 50 °C pour une utilisation continue dans de nombreuses applications de ventilation
Applications
• Ventilation d'extraction et de soufflage dans les installations industrielles
• Renouvellement d'air dans les bâtiments tertiaires et locaux techniques
• Refroidissement d'équipements et de machines en milieu industriel
• Ventilation de gaines et réseaux aérauliques avec pertes de charge modérées
• Circulation d'air dans les entrepôts et ateliers de production
Avantages
• Haute efficacité énergétique grâce à une technologie de pales optimisée et à des moteurs performants
• Large plage de températures de fonctionnement de -20 °C à 50 °C pour une grande souplesse d'utilisation
• Compatibilité avec des moteurs standard NEMA facilitant la maintenance et le remplacement
• Plusieurs réglages d'angle de pale disponibles pour adapter le ventilateur aux besoins de débit d'air
• Construction robuste avec enveloppe longue ou courte pour une intégration aisée dans différentes configurations d'installation
Conception
• Roue à 9 pales en matériau composite haute performance non peint pour une résistance mécanique élevée
• Moteur asynchrone triphasé à protection totalement fermée ventilée assurant une bonne protection contre la poussière et l'humidité
• Versions à 4 pôles et 6 pôles permettant d'ajuster la vitesse de rotation et les performances aérauliques
• Enveloppes de type long, court ou court avec buse d'entrée intégrée pour simplifier le raccordement aéraulique
• Courbe caractéristique mesurée selon la norme ISO 5801 en montage de type A pour garantir la fiabilité des performances annoncées
Caractéristiques techniques
• Tension assignée : 3-460 V
• Fréquence assignée : 60 Hz
• Nombre de pôles : 4 ou 6
• Nombre de pales : 9 pales
• Puissance assignée 4 pôles : 5-10 hp
• Puissance assignée 6 pôles : 1.5-3 hp
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 50 °C
• Rendement n pour version 4 pôles : 43.9-47.9 %
• Rendement N pour version 4 pôles : 44.3-50.6 %
• Rendement n pour version 6 pôles : 36.0-50.0 %
• Rendement N pour version 6 pôles : 39.7-56.7 %
• Masse version 4 pôles : 218.7-296.4 lbs
• Masse version 6 pôles : 158.1-268.3 lbs
• Taille moteur NEMA : 182T-215T
