Présentation
• Le ventilateur axial de gaine Ziehl-Abegg FN050-VDK 4I V7P1 est conçu pour la ventilation d'air dans les installations de traitement et d'extraction d'air
• Équipé d'un moteur asynchrone à courant alternatif et de pales profilées en forme de faucille, il assure un fonctionnement aéraulique performant
• Ce modèle est optimisé pour un montage avec collerette d'entrée évasée afin de maximiser le débit d'air et limiter les pertes de charge
• Sa conception permet une variation de vitesse sur toute la plage de fonctionnement pour adapter précisément le débit d'air aux besoins de l'installation
• Le système est prévu pour un fonctionnement continu dans une plage de température étendue, ce qui le rend adapté aux environnements exigeants
Applications
• Ventilation d'extraction d'air dans les bâtiments tertiaires et industriels
• Insufflation et reprise d'air dans les centrales de traitement d'air et caissons de ventilation
• Refroidissement d'équipements et de locaux techniques nécessitant un flux d'air dirigé
Avantages
• Rendement aéraulique optimisé grâce aux pales profilées conçues avec un savoir-faire bionique
• Plage de fonctionnement étendue de -40°C à 70°C pour une grande flexibilité d'exploitation
• Vitesse entièrement contrôlable pour l'adaptation précise du débit d'air et de la consommation électrique
Conception

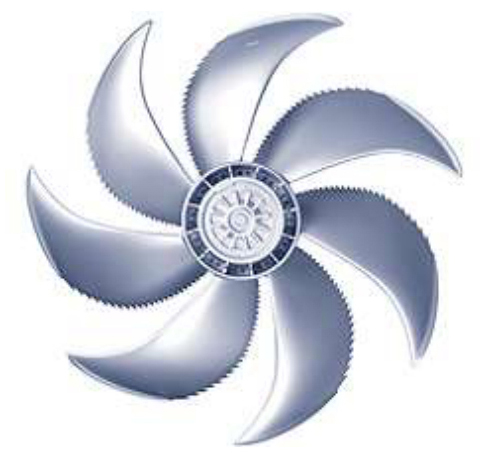

• Hélice en aluminium moulé sous pression avec pales en forme de faucille
• Moteur à courant alternatif à deux vitesses avec couplage étoile-triangle 3 x 400 V ou 3 x 400/460 V
• Ensemble ventilateur et couronne de fixation peint en couleur noire RAL 9005
Caractéristiques techniques
• Diamètre nominal du ventilateur : 500 mm
• Plage de diamètre de la gamme FE2owlet : 310 à 800 mm
• Tension principale à 50 Hz : 3 x 400 V 10 %
• Fréquences de fonctionnement : 50 à 60 Hz
• Classe thermique du moteur : THCL 155
• Indice de protection du moteur : IP54
• Température de fonctionnement continue : -40 à 70°C
• Température ambiante nominale : 70°C
• Puissance absorbée P1 à 50 Hz : 0,77 kW
• Puissance utile P2 à 50 Hz : 0,52 kW
• Courant nominal à 50 Hz : 1,70 A
• Puissance absorbée P1 à 60 Hz : 1,10 kW
• Puissance utile P2 à 60 Hz : 0,64 kW
• Courant nominal à 60 Hz : 1,90 A
• Dimensions hors tout : 590 x 590 x 214 mm
• Masse de l'appareil : 13,4 kg
• Rendement statique ηstat : 33,4 %
• Rendement nominal mesuré : 40,7 %
• Classe d'efficacité énergétique ErP : 2015
