Présentation

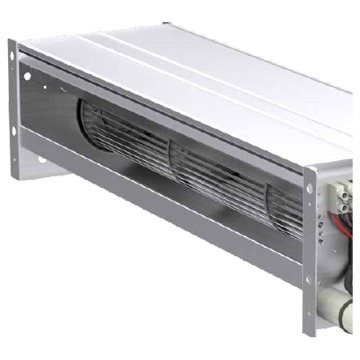

• Le ventilateur Ziehl-Abegg Q model range est conçu pour le refroidissement ciblé des transformateurs secs et des installations industrielles
• Équipé de moteurs à rotor externe en technologie électronique commutée ou en courant alternatif, il assure une adaptation optimale à chaque besoin de ventilation
• Ce modèle de type à flux croisé permet une distribution d'air laminaire sur toute la surface de soufflage
• Sa conception autorise des débits d'air élevés dans une plage de pression importante, tout en limitant le niveau sonore tonal
• Le système garantit une température plus homogène dans les transformateurs, prolongeant ainsi la durée de vie des composants électriques
Applications
• Ventilation de transformateurs secs nécessitant un refroidissement renforcé et homogène
• Refroidissement d'armoires électriques et d'équipements de télécommunication
• Ventilation de machines d'emballage et de machines de production continues
Avantages
• Distribution d'air laminaire assurant un refroidissement uniforme des surfaces à ventiler
• Réduction du bruit tonal grâce à une géométrie de ventilateur optimisée
• Souplesse d'intégration dans les nouvelles installations et en rénovation de systèmes existants
Conception
• Technologie de flux croisé garantissant une homogénéité de la vitesse d'air sur la section de soufflage
• Moteur à rotor externe disponible en version électronique commutée avec régulation intégrée ou en version courant alternatif
• Gamme dimensionnelle couvrant plusieurs tailles de roues de 60 mm à 125 mm
Caractéristiques techniques
• Débit d'air max : 3000 m3/h
• Augmentation de pression max : 375 Pa
• Température de fluide admissible min : -20 °C
• Température de fluide admissible max : 70 °C
• Plage de puissance moteurs électroniques commutés : 0.07 à 0.17 kW
• Plage de puissance moteurs courant alternatif : 0.04 à 0.7 kW
• Nombre de tailles disponibles : 4 unités
• Diamètre nominal min : 60 mm
• Diamètre nominal max : 125 mm
• Tension d'alimentation typique : 230 V
• Fréquence d'alimentation typique : 50 Hz
• Niveau de pression acoustique réduit : 1 niveau sonore tonal faible
