Présentation

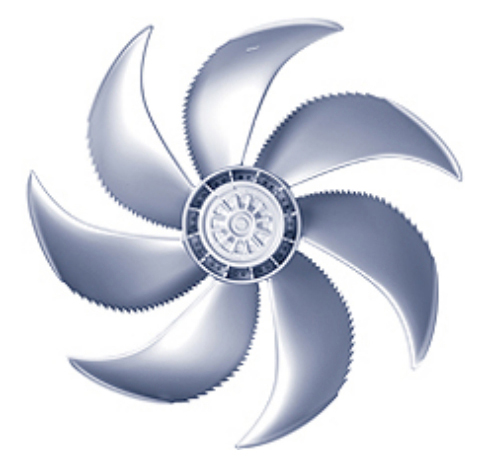

• Le ventilateur axial Ziehl-Abegg FN080-ADQ.6N.V7P5 est conçu pour la ventilation et l'extraction d'air dans les réseaux de gaines circulaires industriels et tertiaires
• Équipé d'un moteur asynchrone triphasé à deux vitesses, il permet une adaptation précise du débit d'air selon les besoins de l'installation
• Ce modèle axial de la gamme FE2owlet intègre des pales profilées en forme de faucille issues du savoir-faire bionique pour optimiser le rendement aéraulique
• Sa conception autorise un fonctionnement continu dans une plage de température d'air allant de -40°C jusqu'à 70°C, ce qui le rend adapté aux environnements exigeants
• Le système est intégralement peint en couleur noire RAL 9005 et est prévu pour une installation avec virole et grille de protection côté refoulement
Applications
• Ventilation d'extraction dans les bâtiments industriels et ateliers avec réseaux de gaines circulaires
• Introduction et extraction d'air dans les bâtiments tertiaires nécessitant un débit d'air important et régulé
• Refroidissement d'équipements et de locaux techniques fonctionnant avec des températures d'air élevées jusqu'à 70°C
• Ventilation de centrales de traitement d'air et caissons de ventilation nécessitant un ventilateur axial à haut rendement
• Renouvellement d'air dans les entrepôts et zones de stockage soumis à de fortes contraintes thermiques
Avantages
• La technologie de pales profilées en forme de faucille améliore le rendement aéraulique et réduit le niveau sonore en fonctionnement
• La motorisation à deux vitesses avec tension triphasée permet une large plage de réglage de la vitesse de rotation sans variateur externe
• La plage de température de service étendue de -40°C à 70°C autorise l'utilisation du ventilateur dans des conditions climatiques sévères
• La protection moteur par relais de thermostat et le degré de protection IP54 assurent une fiabilité accrue et une meilleure durée de vie
• La compatibilité avec des accessoires mécaniques dédiés, comme le volet de refoulement type SVK800, facilite l'intégration dans les installations existantes
Conception
• Roue en aluminium moulé sous pression avec pales profilées en forme de faucille optimisées pour un diffuseur à plein embouchure
• Ensemble ventilateur et couronne murale peints en couleur RAL 9005 noir profond pour une protection anticorrosion homogène
• Moteur asynchrone triphasé classe thermique THCL 155, conçu pour un service continu selon la norme DIN EN 60034-1
• Indice de protection IP54 garantissant une protection contre la poussière et les projections d'eau pour une installation en ambiance industrielle
• Possibilité de versions spéciales avec roulements adaptés aux applications de réfrigération pour un service permanent en dessous de -25°C, disponibles sur demande
Caractéristiques techniques
• Diamètre nominal du ventilateur : 800 mm
• Plage de diamètres de la gamme FE2owlet : 310 à 800 mm
• Tension d'alimentation principale : 3 x 400 V 50 Hz
• Tension d'alimentation alternative : 3 x 400 à 460 V 60 Hz
• Puissance absorbée à 400 V 50 Hz : 0,84 kW
• Puissance absorbée réduite à 400 V 50 Hz : 0,46 kW
• Puissance absorbée à 400 V 60 Hz : 1,10 kW
• Puissance absorbée réduite à 400 V 60 Hz : 0,50 kW
• Puissance absorbée à 460 V 60 Hz : 1,25 kW
• Puissance absorbée réduite à 460 V 60 Hz : 0,62 kW
• Courant nominal à 400 V 50 Hz : 2,20 A
• Courant nominal réduit à 400 V 50 Hz : 1,00 A
• Courant nominal à 400 V 60 Hz : 2,40 A
• Courant nominal réduit à 400 V 60 Hz : 1,05 A
• Courant nominal à 460 V 60 Hz : 2,50 A
• Courant nominal réduit à 460 V 60 Hz : 1,10 A
• Vitesse de rotation à 50 Hz : 650 tr/min
• Vitesse de rotation réduite à 50 Hz : 480 tr/min
• Vitesse de rotation à 60 Hz : 670 tr/min
• Vitesse de rotation réduite à 60 Hz : 450 tr/min
• Vitesse de rotation à 460 V 60 Hz : 730 tr/min
• Vitesse de rotation réduite à 460 V 60 Hz : 500 tr/min
• Température maximale de l'air ambiant : 70°C
• Température maximale de service à 460 V 60 Hz : 65°C
• Rendement statique du ventilateur ηstatA : 33,1 %
• Rendement cible Ntarget : 40 %
• Classe directive énergie ErP : 2015
• Dimensions hors tout L x l x h : 970 x 970 x 283 mm
• Masse du ventilateur : 42,6 kg
• Densité de l'air de mesure : 1,15 kg/m3
