Présentation

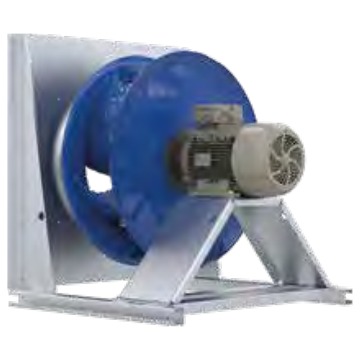

• Le ventilateur Ziehl-Abegg ZAbluefin ER71I est conçu pour la ventilation d'air avec une turbine centrifuge à haut rendement
• Équipé d'une roue en tôle acier lumineuse thermolaquée en bleu RAL 5002, il assure une grande robustesse et une excellente tenue dans le temps
• Ce modèle intègre une buse d'entrée avec dispositif de mesure permettant de contrôler avec précision le débit d'air
• Sa conception en configuration plug fan facilite l'intégration dans des centrales de traitement d'air et des caissons de ventilation
• Le système est entraîné par un moteur ZAmotpremium rendement IE3 avec protection thermique par résistance PTC et indice de protection IP55
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les bâtiments commerciaux, entrepôts et ateliers de production
• Intégration dans des caissons de ventilation ou unités de toiture nécessitant un ventilateur plug fan compact
• Refroidissement d'équipements industriels et de locaux techniques par circulation d'air forcée
• Applications aérauliques nécessitant une mesure intégrée du débit d'air pour la régulation
Avantages
• Rendement énergétique élevé grâce à la turbine ZAbluefin et au moteur ZAmotpremium IE3
• Mesure intégrée du débit d'air par buse d'entrée avec dispositif de mesure pour une régulation précise
• Large plage de puissances de 2.20 kW à 15.00 kW pour s'adapter à de nombreuses installations
• Fonctionnement fiable avec protection moteur par résistance PTC et classe thermique 155
• Conformité aux exigences ErP 2015 et marquages CE et UKCA pour une installation en toute sécurité
Conception
• Turbine centrifuge haute performance en tôle acier thermolaquée résistance classe 1 selon L-TI-0585
• Finition peinture poudre couleur RAL 5002 bleu outremer assurant une protection anticorrosion durable
• Buse d'entrée profilée intégrant un dispositif de mesure pour la mesure du débit d'air
• Moteur asynchrone triphasé ZAmotpremium rendement IE3 avec indice de protection IP55
• Montage en position horizontale H prévu pour une intégration directe en plug fan dans les caissons
Caractéristiques techniques
• Plage de puissance nominale : 2.20-15.00 kW
• Tension nominale : 3x400 V
• Fréquence nominale : 50 Hz
• Température min du fluide : -20 °C
• Température max du fluide à vitesse max : 40 °C
• Indice de protection moteur : IP55
• Classe thermique moteur : 155
• Rendement moteur à 2.20 kW : 84.3 %
• Rendement moteur à 15.00 kW : 92.1 %
• Rendement pic aéraulique max : 74.8 %
• Vitesse nominale mini : 970 tr/min
• Vitesse nominale maxi : 1475 tr/min
• Vitesse max mécanique : 1700 tr/min
• Courant nominal mini : 5.00 A
• Courant nominal maxi : 28.50 A
• Poids selon version : 126-203 kg
• Longueur T : 885-1045 mm
• Longueur T1 : 866-1053 mm
• Diamètre approximatif turbine : 735-893 mm
• Fréquence max d'alimentation : 68 Hz
