Présentation

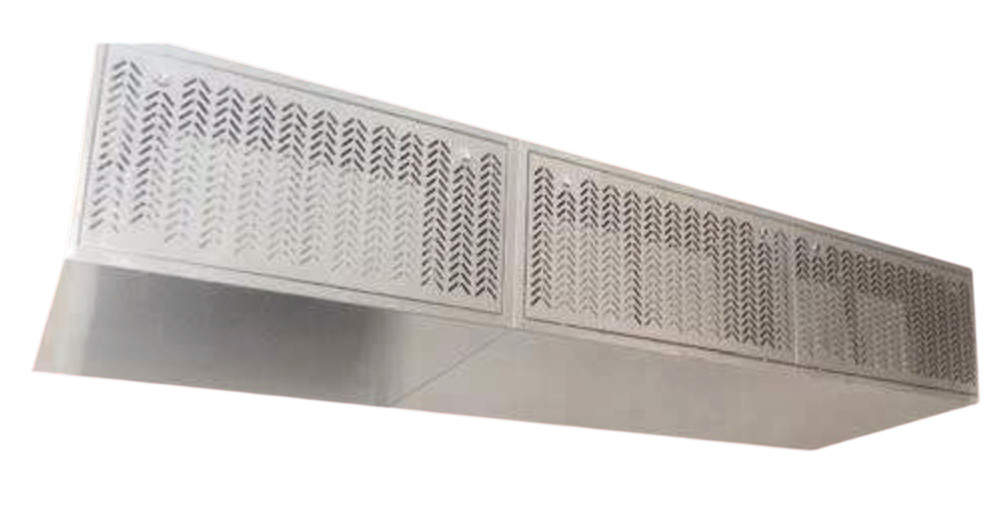

• Le caisson France Air Windhop 3 est conçu pour la diffusion d'air filtré à flux dirigé dans les salles d'opération à risque 3
• Il intègre un porte-filtre terminal très haute efficacité pour assurer une qualité d'air conforme aux exigences hospitalières
• Ce modèle compact est particulièrement adapté aux locaux en rénovation ou à faible hauteur sous plafond
• Sa conception en acier inoxydable lisse garantit une excellente hygiène et facilite les opérations de nettoyage et de désinfection
• Le système de diffusion d'air à basse vitesse limite fortement les turbulences et améliore le confort dans le champ opératoire
Applications
• Ventilation et diffusion d'air filtré dans les salles d'opération à risque 3 selon NFS 90-351
• Traitement d'air pour salles de rythmologie et de coronarographie en milieu hospitalier
• Mise à niveau d'installations existantes lors de rénovations de salles à faible hauteur sous plafond
Avantages
• Balayage très efficace des micro-organismes émis autour de la table d'opération
• Encombrement réduit permettant l'installation là où un plafond soufflant n'est pas possible
• Diffusion d'air à basse vitesse avec très faible turbulence procurant un confort optimal
• Construction tout inox lisse et étanche adaptée aux exigences d'hygiène hospitalière
• Conception modulaire autorisant l'assemblage de plusieurs caissons pour atteindre le débit d'air requis
Conception
• Caisson réalisé entièrement en acier inoxydable 304, étanche, lisse et jointif pour limiter les zones de rétention
• Plénum de détente amont séparé par un plan de joint étanche avec prise de mesure de pression différentielle
• Zone dédiée au montage des filtres avec dispositif de serrage et pièces de support spécifiques
• Partie aval oblique afin de diriger précisément le flux d'air vers la table d'opération
• Grille de diffusion perforée amovible, sans ailette, affleurante au caisson et espacée du filtre pour homogénéiser le flux
Caractéristiques techniques
• Longueur de caisson mini : 850 mm
• Longueur de caisson maxi : 5800 mm
• Débit de soufflage mini : 350 m3/h
• Débit de soufflage maxi : 4620 m3/h
• Plage de vitesse d'air : 0,30 à 0,50 m/s
• Température de stérilisation maximale : 136 °C
• Dimensions filtre terminal : 305 x 610 x 292 mm
• Classe de filtre terminal : H14 selon EN 1822
• Débit nominal par filtre : 1000 m3/h
• Perte de charge initiale filtre : 280 Pa
• Perte de charge maximale admissible filtre : 600 Pa
• Nombre de filtres version 3F : 3 unités
• Plage de débit version 3F : 1300 à 2000 m3/h
• Poids version 3F : 155 kg
• Plage de débit version 1F : 350 à 700 m3/h
