Présentation

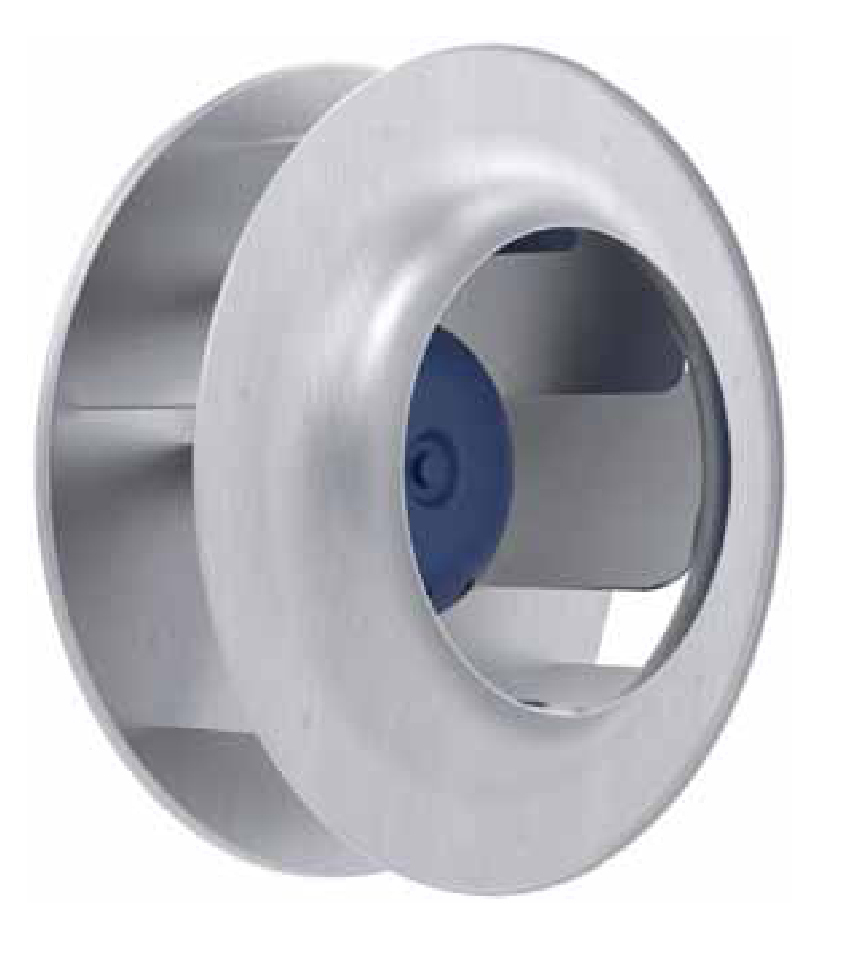

• Le ventilateur à roue libre Ziehl-Abegg RH31C-ZID est conçu pour la ventilation d'air dans des installations de traitement d'air et de désenfumage léger en environnement tertiaire ou industriel
• Équipé d'une technologie moteur à courant continu commuté électroniquement, il assure un fonctionnement à haut rendement énergétique et une régulation précise de la vitesse
• Ce modèle fonctionne en trois phases avec une tension nominale de 380 à 480 V et une fréquence de 50 à 60 Hz pour une intégration aisée dans les réseaux électriques standards
• Sa conception intègre un contrôleur électronique et une gestion active de la température pour optimiser la protection du moteur et la durée de vie de l'ensemble
• Le système utilise une roue en aluminium équilibrée selon la qualité G 6.3 et bénéficie d'un degré de protection IP54 pour une utilisation fiable dans des environnements exigeants
Applications
• Ventilation d'extraction ou d'insufflation d'air dans les centrales de traitement d'air
• Renouvellement d'air dans les bâtiments tertiaires et locaux techniques
• Ventilation de process dans des installations industrielles nécessitant une régulation précise de la vitesse
Avantages
• Rendement élevé grâce à la technologie moteur à courant continu commuté électroniquement intégrée
• Large plage de tension de 380 à 480 V permettant une adaptation aux différentes installations triphasées
• Gestion active de la température du moteur pour une protection optimisée et une durée de vie accrue
• Fonctionnement possible dans une large plage de températures ambiantes de -35 °C à 60 °C
• Roue aluminium équilibrée et conception robuste assurant un niveau sonore contrôlé et un fonctionnement fiable
Conception
• Roue libre motorisée en aluminium non revêtu montée dans une configuration à aspiration libre
• Moteur à courant continu commuté électroniquement avec contrôleur intégré pour pilotage direct
• Équilibrage dynamique de la roue selon la qualité G 6.3 pour limiter les vibrations
• Indice de protection IP54 pour le moteur et l électronique assurant une bonne protection contre la poussière et les projections d'eau
• Conception conforme aux exigences de la norme DIN EN 60034-1:2011-02 pour un service continu S1
Caractéristiques techniques
• Tension nominale : 380-480 V
• Fréquence nominale : 50-60 Hz
• Puissance absorbée nominale : 2.20 kW
• Courant nominal : 3.60-2.85 A
• Vitesse nominale : 3550 min-1
• Classe thermique : THCL155
• Température ambiante minimale admissible : -35 °C
• Température ambiante maximale admissible à vitesse nominale : 60 °C
• Degré d'équilibrage : G 6.3
• Degré de protection : IP54
• Puissance électrique mesurée au point ① : 980 W
• Puissance électrique mesurée au point ② : 2200 W
• Puissance électrique mesurée au point ⑤ : 1550 W
• Puissance électrique mesurée au point ⑩ : 330 W
• Niveau de puissance acoustique côté aspiration au point ① : 89 dB(A)
