Présentation

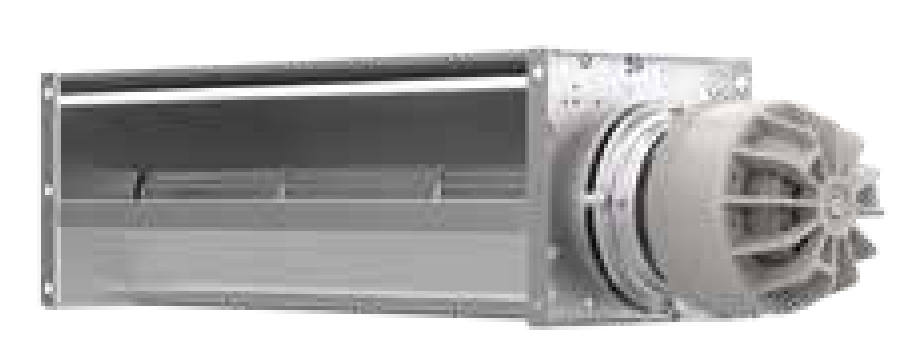

• Le ventilateur tangentiel Ziehl-Abegg QK10A-2D est conçu pour la ventilation d'air avec moteur à courant alternatif triphasé 2 pôles
• Il est équipé d'un moteur asynchrone pour courant triphasé avec une tension nominale de 3x230/400 V et une fréquence nominale de 50 Hz
• Ce modèle délivre une puissance absorbée nominale de 870 W pour une vitesse de rotation nominale de 2630 min-1
• Sa conception intègre une turbine en aluminium et un carter combinant acier galvanisé et profilés en aluminium pour une bonne rigidité mécanique
• Le système offre une large plage de températures d'air ambiant de -20 °C à 70 °C avec une classe thermique THCL155
Applications
• Ventilation d'extraction dans des installations de traitement d'air compactes
• Refroidissement d'équipements électriques et électroniques nécessitant un flux d'air uniforme
• Ventilation d'armoires techniques et de coffrets industriels
• Circulation d'air dans des unités terminales de chauffage et de climatisation
• Renouvellement d'air dans des machines spéciales et process industriels
Avantages
• Efficacité énergétique optimisée avec un rendement ErP de 30,9 % et une qualité d'efficacité de 34,4
• Large plage de température d'air ambiant de -20 °C à 70 °C permettant une utilisation dans des environnements exigeants
• Niveau de puissance acoustique sur le côté aspiration limité à 78 dB(A) à 2910 min-1 pour le point de fonctionnement nominal
• Construction robuste avec turbine en aluminium et flasques en acier galvanisé pour une longue durée de vie
• Raccordement électrique simplifié grâce à un câblage d'usine vers une barrette de connexion
Conception
• Moteur à courant alternatif triphasé 2 pôles dimensionné pour une vitesse nominale de 2630 min-1
• Turbine tangente réalisée en aluminium pour une bonne tenue mécanique et une masse réduite
• Flancs latéraux en acier galvanisé avec profil de carter en aluminium et aube directrice en acier
• Indice de protection IP10 adapté aux intégrations en carter ou en machine
• Ventilateur testé selon la norme ISO 5801 et conforme aux exigences ErP 2015 et CE
Caractéristiques techniques
• Tension nominale : 3x230/400 V
• Fréquence nominale : 50 Hz
• Puissance absorbée nominale : 870 W
• Courant nominal : 2,46/1,42 A
• Vitesse de rotation nominale : 2630 min-1
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 70 °C
• Classe thermique : THCL155
• Indice de protection : IP10
• Rendement ErP : 30,9 %
• Qualité d'efficacité ErP : 34,4
• Poids : 10,50 kg
• Vitesse à 210 W : 2910 min-1
• Puissance d'entrée à 0,76 A : 350 W
• Niveau de puissance acoustique côté aspiration : 78 à 88 dB(A)
