Présentation

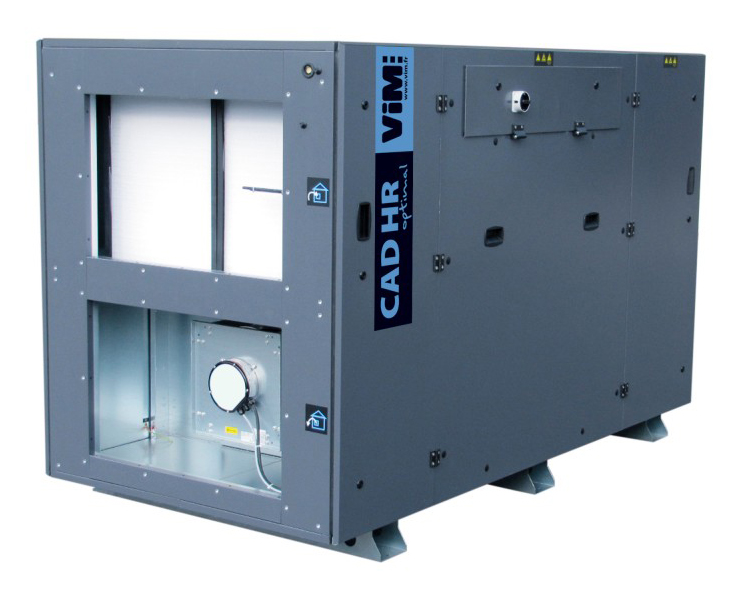

• La pompe Vim CAD HR OPTIMAL est une centrale de traitement d'air double flux verticale à échangeur à contre-courant, conçue pour la récupération d'énergie jusqu'à 90 C de rendement thermique
• Équipée de ventilateurs à réaction à roue libre et de moteurs ECM basse consommation, elle produit assure un pompage d'air performant avec contrôle précis des débits et de la pression
• Ce modèle intègre un échangeur air/air haut rendement, des filtres hautes performances et une régulation communicante Modbus ou BACnet pour un pilotage avancé du système de ventilation
• Sa conception en panneaux double peau isolés en laine de roche 50 mm garantit une excellente étanchéité, une haute qualité de finition et une bonne tenue en pression du circuit aéraulique
• Les composants internes et accessoires de régulation permettent d'optimiser aspiration et refoulement d'air dans les réseaux hydrauliques et aérauliques tertiaires
Applications
• Introduction et extraction d'air double flux avec récupération d'énergie dans les locaux tertiaires
• Ventilation et pompage d'air pour logements collectifs avec clapets terminaux d'extraction type E155
• Installations de ventilation en intérieur ou en extérieur sous toiture pour réseaux aérauliques centralisés
• Systèmes de traitement d'air nécessitant régulation communicante Modbus ou BACnet et contrôle des débits
• Ventilation multizone en mode débit variable, débit constant ou pression constante selon les besoins de pression et HMT aérauliques
Avantages
• Réduction de consommation énergétique grâce à l'échangeur à contre-courant haut rendement avec efficacité thermique jusqu'à 90 C
• Maintenance simplifiée avec accès par portes sur charnières, panneaux démontables et signalisation d'encrassement des filtres
• Construction robuste en acier zingué prélaqué double peau avec isolation laine de roche 50 mm pour une excellente étanchéité et tenue mécanique
• Fiabilité accrue grâce aux moteurs ECM avec protection électronique intégrée et à la régulation complète M172 communicante
• Souplesse d'exploitation via les modes VAV, CAV et COP, permettant un contrôle précis du débit, de la pression et du refoulement selon l'application
Conception
• Construction autoportante en panneaux double peau 50 mm avec isolation en laine de roche densité 40 kg/m3
• Échangeur air/air à contre-courant en aluminium avec double bac inox de récupération des condensats et siphons diamètre 32
• Ventilateurs à réaction de type roue libre associés à des moteurs ECM monophasés ou triphasés pilotés par signal 0-10V
• Régulation intégrée M172 Schneider avec commande tactile déportée, communication Modbus RTU ou TCP/IP et BACnet IP ou MSTP
• Classification EN 1886 D2 / L2 / F9 / T2 / TB3 avec filtres miniplis F7 et M5 en standard et options de filtration renforcée
Caractéristiques techniques
• Type : Centrale de traitement d'air double flux verticale à échangeur contre-courant
• Débit : 1200-8000 m3/h selon tailles 12-80
• Température max : 80 C sur échangeur air/air aluminium
• Efficacité thermique : jusqu'à 90 C
• Isolation : double peau laine de roche 50 mm, densité 40 kg/m3
• Motorisation : moteurs ECM monophasés 230 V ou triphasés 400 V, IP54, classe F
• Modes de fonctionnement : débit variable VAV, débit constant CAV, pression constante COP
• Régulation : M172 communicante Modbus RTU ou IP et BACnet IP ou MSTP
• Filtration : soufflage F7 ePM1 55 pour l'air neuf, reprise M5 ePM10 50 pour l'air vicié
• Bypass : registre 100 pour free cooling et fonction antigel avec servomoteur proportionnel
• Matériaux : enveloppe extérieure acier zingué prélaqué RAL 7024, intérieur acier galvanisé Z275
• Étanchéité : double joints sur portes et panneaux, registre by-pass classe 4 selon EN1751
• Raccordement : brides rectangulaires avec accessoires de transformation circulaire
• HMT max : N/A
• Débit max : 8000 m3/h
