Présentation

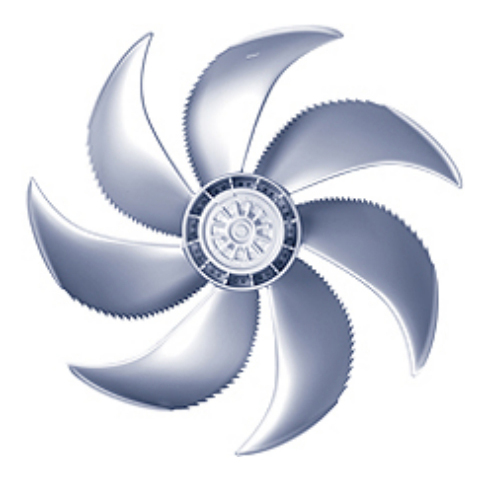

• Le ventilateur axial Ziehl-Abegg FN040-VDW.0F.A7P1 est conçu pour la ventilation et l'extraction d'air en applications industrielles et tertiaires
• Il est équipé d'une roue profilée à pales en forme de faucille, optimisée aérauliquement pour un rendement élevé
• Ce modèle fonctionne avec un moteur asynchrone triphasé deux vitesses, entièrement pilotable en vitesse
• Sa conception permet un fonctionnement en gaine avec entrée à collerette pleine, sans grille de protection côté soufflage
• Le système est prévu pour une utilisation en service continu S1 avec une température de l'air jusqu'à 70°C
Applications
• Ventilation d'extraction d'air dans bâtiments tertiaires et locaux techniques
• Introduction ou reprise d'air dans installations de traitement d'air et caissons de ventilation
• Refroidissement d'équipements industriels et de machines par circulation forcée d'air
Avantages
• Haut rendement aéraulique grâce aux pales profilées à géométrie bionique
• Plage de température de fonctionnement étendue de -40°C à 70°C pour de nombreuses applications
• Vitesse totalement contrôlable permettant d'adapter précisément le débit d'air aux besoins
• Niveau de protection IP54 assurant une bonne résistance à la poussière et aux projections d'eau
Conception
• Roue en aluminium moulé sous pression avec pales en forme de faucille
• Moteur asynchrone triphasé deux vitesses avec relais thermostat pour la protection thermique
• Peinture standard couleur RAL 9005 noir profond sur ventilateur, couronne murale et système de suspension
Caractéristiques techniques
• Diamètre nominal de la roue : 400 mm
• Plage de diamètres de la gamme FE2owlet : 310-800 mm
• Tension d'alimentation : 3 x 400 V ±10 % 50 Hz couplage étoile
• Tension d'alimentation alternative : 3 x 400 V ±10 % 60 Hz couplage étoile
• Tension d'alimentation optionnelle : 3 x 460 V ±10 % 60 Hz couplage étoile
• Puissance absorbée à 50 Hz : 0.23/0.17 kW
• Puissance utile à 50 Hz : 0.17/0.08 kW
• Puissance absorbée à 60 Hz : 0.35/0.20 kW
• Puissance utile à 60 Hz : 0.22/0.06 kW
• Puissance absorbée à 460 V 60 Hz : 0.37/0.24 kW
• Puissance utile à 460 V 60 Hz : 0.26/0.09 kW
• Intensité nominale à 400 V 50 Hz : 0.46/0.27 A
• Intensité nominale à 400 V 60 Hz : 0.57/0.32 A
• Intensité nominale à 460 V 60 Hz : 0.56/0.34 A
• Vitesse de rotation à 400 V 50 Hz : 1360/1080 tr/min
• Vitesse de rotation à 400 V 60 Hz : 1500/960 tr/min
• Vitesse de rotation à 460 V 60 Hz : 1580/1110 tr/min
• Température ambiante max en service 50 Hz : 70°C
• Température ambiante max en service 60 Hz : 60°C
• Rendement statique ventilateur ηstatA : 33,2 %
• Rendement Nactual : 43,6 %
• Rendement Ntarget : 40 %
• Classe ErP : 2015
• Classe thermique moteur : THCL 155
• Indice de protection : IP54
• Dimensions hors tout (L x l x h) : 489 x 489 x 182 mm
• Poids : 5,6 kg
• Fréquence de fonctionnement : 50-60 Hz
• Densité de mesure pour essais aérauliques : 1,17 kg/m3
