Caisson d'extraction C4 régulé à pression constante

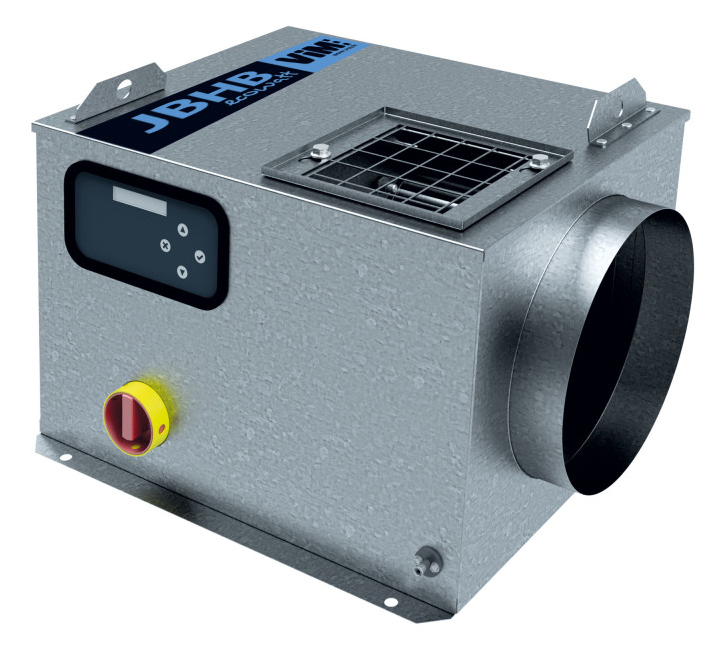

Vim JBHB ECOWATT PR

Présentation
• Le caisson d'extraction Vim JBHB ECOWATT PR est un système de ventilation C4 régulé à pression constante pour l'extraction d'air jusqu'à 2 700 m3/h en habitat collectif et tertiaire
• Équipée d un moteur ECM basse consommation et d une régulation électronique COP à pression constante, l'unité optimise le pompage d'air et le contrôle de la pression dans les réseaux de ventilation
• Ce modèle de caisson d'extraction produit assure une aspiration et un refoulement maîtrisés, avec communication ModBus et signalisation de défaut intégrée pour un suivi précis du système
• Sa conception en tôle d'acier galvanisé avec piquages à joints d'étanchéité classe D garantit une excellente étanchéité hydraulique et acoustique tout en limitant les pertes de pression
• Les composants de régulation IP55 montés et câblés en usine, associés au déflecteur acoustique et à l interrupteur de proximité INTZ, rendent cette solution idéale pour les installations nécessitant un contrôle fiable du débit et une pression constante

Applications
• Extraction d'air en VMC hygroréglable A et B pour habitat collectif
• Reprise d'air et extraction en locaux tertiaires avec pression constante contrôlée
• Ventilation mécanique contrôlée en immeubles de logements et bâtiments de bureaux
• Installation en intérieur ou extérieur pour réseaux d aspiration et refoulement C4
• Evacuation d'air jusqu'à 400 C 1/2h pour installations classées C4

Avantages
• Réduction de consommation énergétique grâce au moteur ECM basse consommation et à la régulation à pression constante COP
• Maintenance simplifiée avec accès à la roue par la grille de refoulement et interrupteur de proximité cadenassable INTZ
• Construction robuste en tôle d'acier galvanisé Z275 avec joints d'étanchéité classe D pour limiter les fuites d'air et garantir la pression
• Fiabilité accrue grâce à la protection thermique électronique, au coffret IP55 et à la conformité ErP 2018
• Pilotage optimisé avec afficheur LCD, communication ModBus et signalisation de défaut de ventilation intégrée au système

Conception
• Caisson en tôle d'acier galvanisé Z275 spécialement dimensionné pour des débits de 50-2700 m3/h
• Piquages de raccordement équipés de joints d'étanchéité classe D pour limiter les pertes de charge et garantir l étanchéité du réseau
• Ventilateur à entraînement direct simple ou à action avec accouplement direct pour un rendement élevé
• Boîtier de régulation électronique IP55 monté et câblé en usine pour un contrôle précis de la pression constante
• Moteur à commutation électronique ECM hors flux d'air en version monophasée 230 V 50 Hz avec protection thermique gérée par électronique

Caractéristiques techniques
• Type : Caisson d'extraction C4 régulé à pression constante
• Puissance : 140-860 W selon taille et configuration
• Protection : IP44 moteur et coffret IP55 régulation
• Température max : 400 C 1/2h catégorie C4
• Étanchéité : Joints de piquages classe D et construction galvanisée
• Matériaux : Tôle d'acier galvanisé Z275 avec mousse acoustique sur déflecteur
• Alimentation : 230 V monophasé 50 Hz
• Motorisation : Moteur ECM à courant continu hors flux d'air
• Tailles disponibles : 07, 12, 15, 21, 27
• Configurations : C coudé 90 et D double aspiration
• Diamètres piquages : 200-400 mm suivant modèles
• Poids : 18-41 kg selon taille et configuration
• Débit max : 2700 m3/h
