Présentation

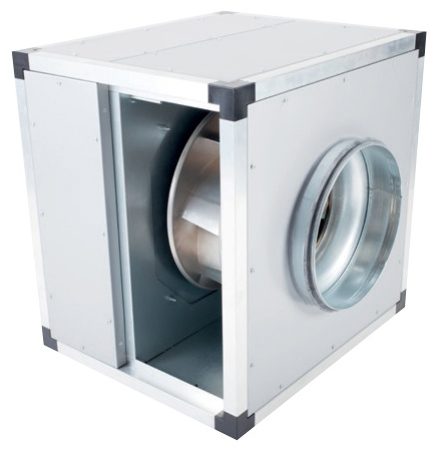

• Le caisson de ventilation France Air CULIVAP ECM est conçu pour l'extraction d'air chaud et humide en cuisine professionnelle et en laverie
• Équipé d'un moteur à commutation électronique basse consommation, il permet un réglage précis du débit de 0 à 100 %
• Ce modèle dispose d'un caisson étanche avec isolation de 25 mm permettant une installation intérieure ou extérieure
• Sa conception avec moteur hors du flux d'air et purge de vidange facilite l'entretien et la fiabilité en usage intensif
• Le système est disponible en plusieurs tailles de 1 000 à 4 000 pour des débits jusqu'à 4 000 m3/h
Applications
• Extraction d'air chaud et humide dans les cuisines professionnelles
• Ventilation des laveries professionnelles avec forte humidité
• Extraction d'air dans les hammams et saunas jusqu'à 55 °C
• Installations de ventilation en intérieur ou en extérieur
• Montage horizontal ou vertical pour locaux techniques exigus
Avantages
• Solution compacte facilitant l'installation dans des locaux restreints
• Caisson étanche isolé 25 mm pour un faible niveau sonore et une meilleure efficacité énergétique
• Moteur à technologie ECM basse consommation réduisant la consommation électrique
• Conception adaptée aux laveries avec moteur hors du flux d'air et purge de vidange intégrée
• Interrupteur cadenassable et pressostat différentiel montés de série pour une sécurité accrue
Conception
• Structure profilaire en aluminium avec angles renforcés pour une bonne rigidité mécanique
• Panneaux double peau avec isolation laine de verre 25 mm, extérieur prélaqué et intérieur galvanisé
• Ventilateur centrifuge à réaction à accouplement direct pour un rendement aéraulique optimisé
• Moteur ECM à rotor extérieur monophasé 230 V 50 ou 60 Hz, indice de protection jusqu'à IP 54 selon la taille
• Boitier de raccordement IP55 à l'arrière du caisson avec potentiomètre intégré et pressostat différentiel
• Grille prélaquée montée en standard au refoulement pour sécuriser la sortie d'air
• Possibilités de variation de vitesse par potentiomètre, signal externe 0-10 V ou télécommandes Evolys
Caractéristiques techniques
• Nombre de tailles : 3 unités
• Tension d'alimentation : 230 V
• Fréquence d'alimentation : 50 à 60 Hz
• Puissance absorbée taille 1 000 : 0,17 kW
• Puissance absorbée taille 2 500 : 0,36 kW
• Puissance absorbée taille 4 000 : 1,01 kW
• Intensité nominale taille 1 000 : 1,1 A
• Intensité nominale taille 2 500 : 1,5 A
• Intensité nominale taille 4 000 : 4,2 A
• Vitesse de rotation taille 1 000 : 2 890 tr/min
• Vitesse de rotation taille 2 500 : 1 500 tr/min
• Vitesse de rotation taille 4 000 : 1 769 tr/min
• Indice de protection moteur tailles 1 000 et 2 500 : IP 44
• Indice de protection moteur taille 4 000 : IP 54
• Épaisseur d'isolation du caisson : 25 mm
• Température maximum de l'air véhiculé : 55 °C
• Pressostat différentiel plage de température : -20 à +85 °C
• Plage de débit : 0 à 4 000 m3/h
