Présentation

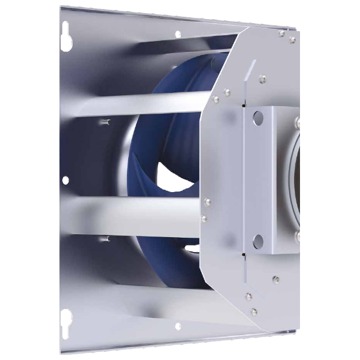

• Le ventilateur Ziehl-Abegg ZApilotXL est conçu pour les applications de ventilation nécessitant un fort débit d'air avec une haute efficacité énergétique
• Équipé d'aubes directrices bioniques optimisées et d'un diffuseur stationnaire, il convertit la pression dynamique en pression statique pour maximiser le rendement
• Ce modèle couvre une large plage de tailles de 250 mm à 560 mm pour répondre aux besoins des installations standard du marché
• Sa conception multidirectionnelle permet une circulation d'air sans obstruction et une intégration flexible dans différents systèmes de ventilation
• Le système de motorisation à rotor externe avec technologie électronique intégrée assure une régulation précise de la vitesse et une consommation d'énergie réduite
Applications
• Ventilation et traitement d'air dans les centrales de traitement d'air pour bâtiments tertiaires et industriels
• Refroidissement d'équipements et de dispositifs électroniques dans les centres de données
• Ventilation dans les systèmes de compression, conteneurs techniques et installations marines
• Renouvellement d'air dans les installations agroalimentaires pour le séchage et le conditionnement de produits
• Remplacement à haut rendement de ventilateurs existants dans des projets de rénovation et de retrofit
Avantages
• Utilisation universelle grâce à une large plage de tailles et de configurations possibles
• Réduction notable des coûts d'exploitation grâce à une vitesse ajustable à 100% et à une haute efficacité
• Fonctionnement très silencieux limitant les nuisances sonores dans les locaux techniques et les bâtiments
• Adapté aux projets de retrofit pour un remplacement efficace des ventilateurs existants sans modification majeure de l'installation
• Compatibilité mondiale assurée par de nombreuses certifications internationales comme VDE, UL, CCC, UKCA et CE
Conception
• Aubes directrices bioniques intégrées pour orienter le flux d'air sur une trajectoire optimale
• Diffuseur stationnaire conçu pour transformer la pression dynamique en pression statique avec un rendement accru
• Rotor externe à technologie électronique intégrée de type EC pour une commande de vitesse continue
• Gamme dimensionnelle standardisée couvrant 8 tailles de roue de 250 mm à 560 mm
• Architecture de flux d'air multidirectionnel permettant des combinaisons flexibles du système de ventilation
Caractéristiques techniques
• Débit d'air max : 19000 m3/h
• Augmentation de pression max : 2000 Pa
• Température de fluide permise min : -20 °C
• Température de fluide permise max : 60 °C
• Plage de puissance moteur : 0.8 à 5.40 kW
• Nombre de tailles disponibles : 8 unités
• Diamètre de roue min : 250 mm
• Diamètre de roue max : 560 mm
• Tension d'alimentation typique : 230 V
• Fréquence d'alimentation typique : 50 Hz
• Réglage de vitesse : 100 % de la plage de fonctionnement
• Gain d'efficacité des aubes directrices : jusqu'à 5 %
• Plage de température ambiante en service : -20 à 60 °C
• Densité de puissance spécifiée : 1 kW par niveau de taille standard
