Présentation

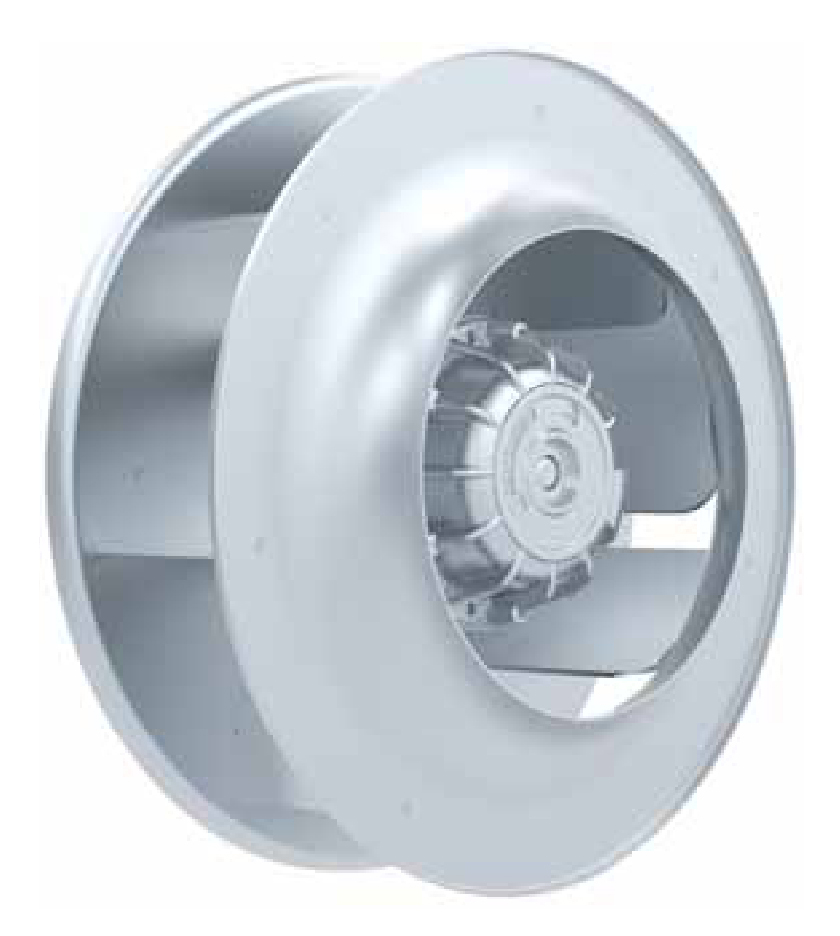

• Le ventilateur Ziehl-Abegg RH45C-4D est conçu pour la ventilation d'air dans des installations de traitement d'air fonctionnant en courant triphasé
• Équipé d'une technologie moteur asynchrone pour courant alternatif, il assure un fonctionnement fiable en 4 pôles
• Ce modèle dispose d'une roue libre en aluminium non peinte offrant un bon compromis entre robustesse et légèreté
• Sa conception avec protection moteur par contact thermique et indice de protection IP54 garantit une excellente sécurité de fonctionnement
• Le système est livré avec un câble d'alimentation latéral de 105 cm pour une intégration facilitée dans l'installation
Applications
• Ventilation d'extraction d'air dans les centrales de traitement d'air tertiaires et industrielles
• Reprise et insufflation d'air dans les réseaux de ventilation de bâtiments commerciaux
• Refroidissement d'équipements et d'armoires techniques nécessitant un débit d'air contrôlé
Avantages
• Adapté à une large plage de tensions triphasées 230/400 V et 265/460 V pour une grande flexibilité d'installation
• Supporte des températures ambiantes jusqu'à 70 °C ou 65 °C selon la configuration, ce qui permet une utilisation dans des environnements exigeants
• Roue en aluminium assurant une bonne résistance à la corrosion et une longue durée de vie
• Fonctionnement en service continu S1 avec démarrages occasionnels conforme à la norme DIN EN 60034-1:2011-02
Conception
• Moteur asynchrone triphasé à 4 pôles avec technologie pour courant alternatif
• Carcasse moteur en aluminium avec une couche de peinture coloris gris galet
• Roue libre en aluminium non peinte montée directement sur le moteur
• Indice de protection IP54 assurant une protection contre la poussière et les projections d'eau
• Classe thermique THCL155 permettant un échauffement maîtrisé du moteur
Caractéristiques techniques
• Tension nominale : 3-230/400 V ou 3-265/460 V
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance d'entrée nominale : 940 W à 1.55 kW
• Courant nominal : 2.10 A à 4.30 A
• Vitesse nominale : 1430 min-1 à 1680 min-1
• Courant de démarrage : 14.00 A à 28.00 A
• Élévation de courant : 15 % à 20 %
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 65 °C à 70 °C
• Niveau de puissance acoustique côté aspiration : 71 dB(A) à 86 dB(A)
• Indice de protection : IP54
• Poids : 21.00 kg
• Longueur du câble d'alimentation : 105 cm
• Nombre de pôles moteur : 4 pôles
