Présentation

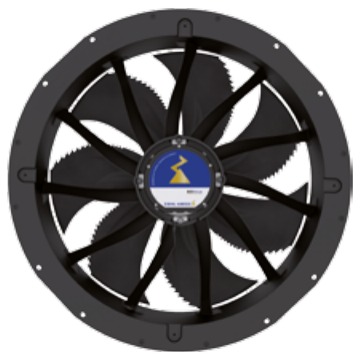

• Le ventilateur Ziehl-Abegg FE2owlet-ECblue ZAplus ZN063-ZI est conçu pour le refroidissement d'huile de transformateur de puissance
• Équipé d'un moteur à commutation électronique à haut rendement, il assure une circulation d'air optimale avec une faible consommation énergétique
• Ce modèle intègre une roue FE2owlet à 7 pales en matériau composite haute performance pour un débit d'air élevé et un fonctionnement silencieux
• Sa conception avec module ZAplus et grille de protection permet une intégration aisée sur les radiateurs de transformateur
• Le système de commande intégré avec gestion active de la température garantit une protection optimale du moteur et une grande fiabilité en service continu
Applications
• Refroidissement d'huile de transformateurs de puissance dans les postes électriques
• Ventilation de radiateurs de transformateurs dans les installations industrielles
• Refroidissement d'équipements électriques soumis à de fortes charges thermiques
• Circulation d'air forcée sur échangeurs thermiques pour postes de transformation
• Modernisation de systèmes de refroidissement de transformateurs existants par ventilateurs à haut rendement
Avantages
• Rendement énergétique élevé grâce à la technologie de moteur à commutation électronique et à l'aérodynamique optimisée de la roue
• Plage de températures ambiantes étendue permettant un fonctionnement fiable de -35 °C à 55 °C en service continu
• Gestion active de la température intégrée au moteur améliorant la durée de vie et la sécurité de l'installation
• Conformité aux exigences de la directive ErP 2015 ainsi qu'aux certifications CE et UL
• Fixation ZAplus possible des deux côtés offrant une grande flexibilité de montage sur les radiateurs de transformateur
Conception
• Moteur à commutation électronique pour courant triphasé 380-480 V avec fréquence 50-60 Hz
• Roue FE2owlet à 7 pales en matériau composite haute performance non revêtu, couleur noire
• Rotor en acier avec double couche de peinture, teinte RAL 5002 bleu outremer
• Boîtier de commande intégré au moteur pour la régulation et la protection thermique active
• Indice de protection IP54 assurant une bonne résistance à la poussière et aux projections d'eau dans les environnements industriels
Caractéristiques techniques
• Tension assignée : 380-480 V courant alternatif triphasé
• Fréquence nominale : 50-60 Hz
• Puissance de sortie nominale : 1.15 kW
• Courant nominal : 1.90-1.50 A
• Vitesse nominale : 1200 tr/min
• Vitesse à pression statique 0 Pa : 1200 tr/min
• Puissance absorbée à 0 Pa : 680 W
• Débit d'air à 0 Pa : 3.8 m3/s
• Classe thermique : THCL155
• Température ambiante minimale autorisée : -35 °C
• Température ambiante maximale autorisée : 55 °C
• Nombre de pales : 7 unités
• Rendement selon ErP : 58.7 %
• Indice de rendement actif : 64.8 unité
• Degré de protection électrique : IP54
• Puissance absorbée maximum en point de fonctionnement I : 1150 W
• Niveau de puissance acoustique en point de fonctionnement I : 82 dB(A)
• Poids par version L grille aspiration : 22.50 kg
• Poids par version L grille double : 23.50 kg
