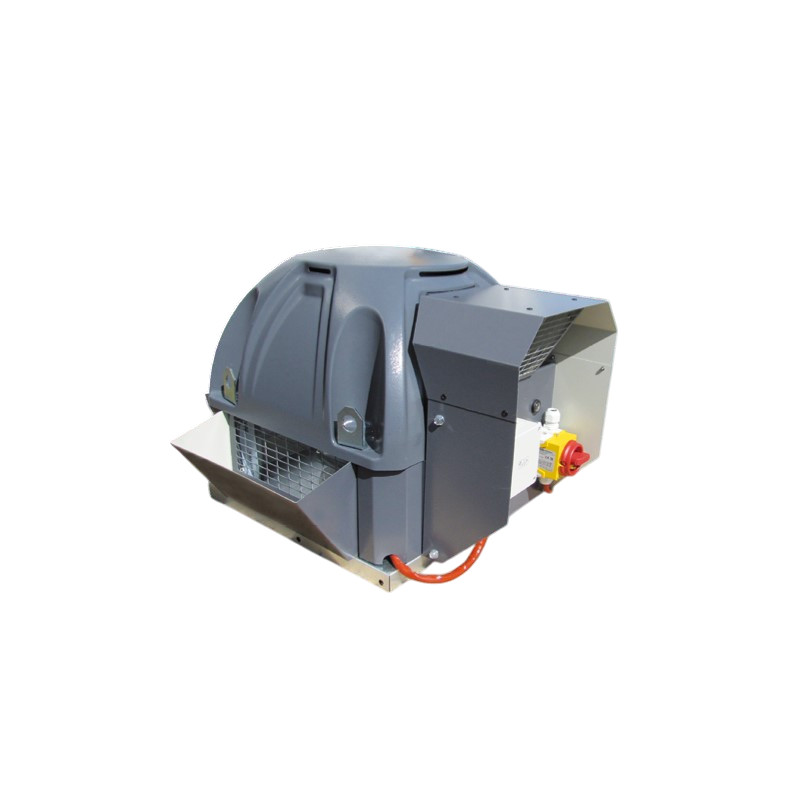

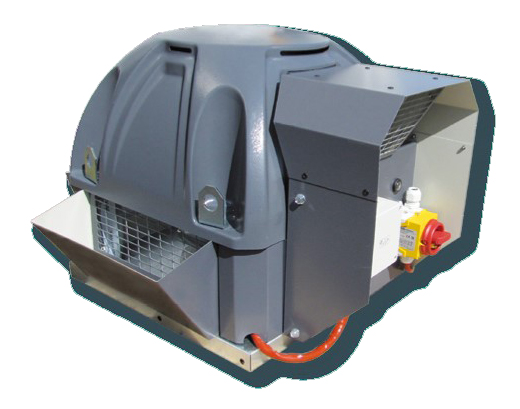

Tourelle d’extraction C4 non régulée
Vim TEDH/TEDV C4 ECOWATT MA

Présentation
• La tourelle d’extraction Vim TEDH/TEDV C4 ECOWATT MA est conçue pour l’extraction d’air en habitats collectifs et locaux tertiaires, incluant le désenfumage catégorie C4. Équipée d’un moteur à commutation électronique ECM, elle offre un rendement énergétique optimal
• Disposant d’une conception robuste en acier galvanisé, ce modèle produit assure le rejet horizontal (TEDH) ou vertical (TEDV). Conforme ErP 2018 et à l’Avis Technique Hygro
• La série ECOWATT MA permet un réglage de vitesse précis via potentiomètre intégré et peut être associée à divers accessoires de commande et sécurité

Applications
• Extraction d’air en habitat collectif (VMC simple et hygroréglable)
• Ventilation d’extraction pour locaux tertiaires et bureaux
• Désenfumage agréé 400°C 1/2h catégorie C4
• Reprise d’air sur toiture pour réseaux verticaux
• Installations nécessitant un rendement énergétique accru

Avantages
• Agrément sécurité incendie 400°C 1/2h C4
• Rendement élevé grâce au moteur ECM basse consommation
• Installation en toiture facilitée par les pattes de levage
• Polyvalence : rejet horizontal ou vertical au choix
• Compatibilité large avec accessoires électriques et acoustiques

Conception
• Turbine à réaction en acier galvanisé Z275 haute performance
• Pavillon d’aspiration optimisé pour réductions des pertes
• Platine et bras moteur en acier galvanisé, enjoliveurs prélaqués C5
• Grilles de protection conformes NF EN ISO 12499
• Calotte ABS/PMMA pour motorisation extérieure
• Déflecteurs montés d’usine sur version TEDV à rejet vertical
• Options : interrupteur de proximité cadenassable, dépressostat, traitement anticorrosion

Caractéristiques techniques
• Tourelle centrifuge d’extraction C4 non régulée
• Technologie turbine réaction, acier galvanisé Z275
• Motorisation ECM monophasée 230V 50Hz
• Indice IP44, classe d’isolation B
• Puissance max 0,11kW, courant max 1,2A
• Potentiomètre intégré pour variation de vitesse
• Conformité ErP 2018, Avis Technique 14.5/17-2277_V3
• Accessoires compatibles : SILS, TCDZ, POPM, BRVH, REB ECOWATT, BAVH
• Débit : 200 à 1000 m³/h (taille unique 225)
